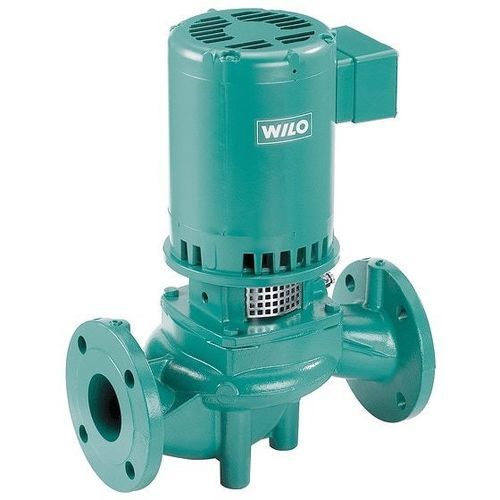

Bomba centrífuga VeroLine-IPL

de águacom motor elétricoestacionária

Resumo
Série VeroLine-IPL: bomba centrífuga inline flangeada, monobloc (monostágio) com acoplamento longo e vedação mecânica. Flanges de 1,5" a 3"; opções de motor em 2 e 4 polos. Vazão máx.: 400 GPM; Altura máx.: 65 ft.

Principais características

• Guia de sucção integrado (em tamanhos maiores)
• Pés da bomba furados e roscados para fácil montagem
• Flanges ANSI Class 125 com face elevada (250# opcional)
• Entradas de manômetro 1/4" em sucção e descarga
• Olhais de içamento para movimentação

Exemplo de seleção de modelos (extrato)
Designação | Polos | Flange nominal | Tipo de selo | L0 | Potência P2 | Referência
IPL 1.5 16/80-4 1-115/230V | 4 | 1.5" ANSI Class 125 | Q1Q1X4GG | 12.99 in | 0.33 hp | 2705365
IPL 2 18/125-4 1-115/230V | 4 | 2" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 0.50 hp | 2705369
IPL 2.5 23/240-4 1-115/230V | 4 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 1.00 hp | 2705375
IPL 2.5 50/260-2 1-115/230V | 2 | 2.5" ANSI Class 125 | Q1Q1X4GG | 13.50 in | 2.00 hp | 2705042
IPL 3 20/300-4 1-115/230V | 4 | 3" ANSI Class 125 | Q1Q1X4GG | 15.00 in | 1.00 hp | 2705381
IPL 3 56/400-2 3-208-230/460V | 2 | 3" ANSI Class 125 | Q1Q1X4GG | 14.02 in | 3.00 hp | 2705047

Design
Monobloco monostágio em construção inline, flangeado, com acoplamento longo e vedação mecânica; opção de rotor seco para montagem motor+pompa.

Aplicação

• Sistemas de aquecimento de água quente
• Ar condicionado e sistemas de água gelada
• Circuitos fechados de refrigeração
• Circulação industrial
• Solar e geotermia

Equipamento / Função

• Acoplamento ao motor via acoplamento monopça (one-piece coupling)
• Motor Baldor padrão NEMA disponível
• Tomas para manómetro e pontos de elevação de série

Código do tipo
Exemplo: IPL 1.25-21/50-2 = IPL (bomba inline) | 1.25 = ligação em polegadas | 21 = altura máx. em ft | 50 = caudal máx. em US gpm | 2 = número de polos (4 = 1750 rpm, 2 = 3500 rpm)

Dados técnicos

• Motores TEFC padrão (ODP disponível)
• Intervalo de temperatura do fluido: -10°C a 120°C
• Temp. ambiente máx.: 40°C
• Opções eléctricas: 1~ 115/230 V; 3~ 208-230/460/575 V
• Conexão flange: 1.5"–3" com tomadas de 1/4" para manómetro

Materiais

• Voluta em ferro fundido com revestimento catáforético
• Impulsor em composto técnico
• Eixo stub em aço inoxidável
• Pintura epóxi bicomponente

Construção

• Concepção centrífuga monostágio em inline com vedação mecânica
• Acoplamento longo para facilitar manutenção
• Motores Baldor padrão NEMA

Fornecimento

• Bomba e motor (opcionalmente apenas parte hidráulica)
• Manual de instalação e operação
