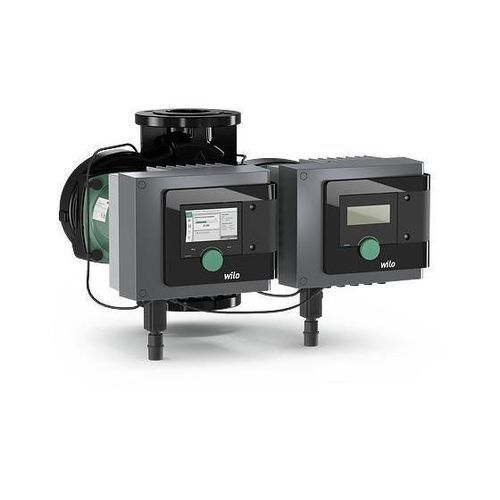

Bomba com motor encapsulado Stratos MAXO-D series

de águacom motor CC sem escovasde escorva normal

Descrição resumida
A bomba inteligente para edifícios comerciais com integração na gestão técnica de edifícios. Mais eficiência, conectividade e conforto: Wilo-Stratos MAXO e Wilo-Stratos MAXO-D incorporam funcionalidades que facilitam a operação e a integração no BMS.

Tipo de produto
Circulador duplo de rotor húmido.

Principais funcionalidades

• Operação intuitiva com Setup Guide, visor gráfico e Green Button Technology.
• Funções de poupança de energia (p.ex. No-Flow Stop) para eficiência máxima.
• Funções de controlo inteligentes: Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., Q constante.
• Comunicação moderna: Bluetooth e módulos CIF opcionais para Modbus RTU / BACnet MS/TP; rede de bombas via Wilo Net.
• Motor EC integrado com ajuste eletrónico de potência e proteção completa; Wilo-Connector para ligação elétrica rápida.

Variantes do produto / Exemplos
Exemplos:
Stratos MAXO-D 3x3-20 145PSI | Ligação: 3" | Rede: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,69 lb | Peças/palete: 4 | Pressão máx.: 145 psi | Art. 2164620
Stratos MAXO-D 3x3-40 145PSI | Ligação: 3" | Rede: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,78 lb | Peças/palete: 4 | Pressão máx.: 145 psi | Art. 2164621
Stratos MAXO-D 3x3-52 145PSI | Ligação: 3" | Rede: 1~230-240 V, 50/60 Hz | Peso bruto aprox. 2,78 lb | Peças/palete: 4 | Pressão máx.: 145 psi | Art. 2164622

Construção / Projeto
Circulador inteligente sem vedação, dupla cabeça, com flange circular. Motor EC com ajuste eletrónico integrado, rotor com palhetas tridimensionais e tubo de vedação em compósito de fibra de carbono. Ranhura para módulos CIF opcionais.

Aplicação
Aquecimentos de água quente, sistemas de ar condicionado, circuitos de refrigeração fechados e sistemas de circulação industriais. Adequado para radiadores, aquecimento de pavimento, arrefecimento por teto, permutadores e aquecedores de ar.

Modos de controlo

• Velocidade constante
• Δp-c (pressão diferencial constante)
• Δp-v (pressão diferencial variável)
• Dynamic Adapt plus
• T-const. (regulação de temperatura constante)
• ΔT (regulação por diferença de temperatura)
• Q constante (caudal constante)
• Multi-Flow Adaptation
• Controlador PID definido pelo utilizador

Funções opcionais / automáticas

• Q-Limit max / Q-Limit min
• No-Flow Stop (desativação com fluxo zero)
• Modo de redução automático
• Avaliação de circuito (Δp-c com sensor externo)
• Deteção de desinfeção térmica (Stratos MAXO-Z)
• Inclinação variável da curva Δp-v, arranque suave e rotinas automáticas de resolução de avarias

Definições manuais e funções

• Setup Guide para seleção de aplicação e parametrização
• Entrada direta do ponto nominal para Δp-v
• Indicação de estado e ajuste/redefinição do contador de energia (calor/frio)
• Função de purga, bloqueio de teclas, reposição de fábrica e conjuntos de parâmetros guardados
• Parametrização de entradas analógicas/digitais e saídas de relé
• Função bomba dupla para duas bombas simples em modo dupla

Entradas externas, troca de dados e interfaces

• 2 entradas analógicas: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 entradas digitais: sem potencial, funções parametrizáveis (Ext. OFF, Ext. MIN, Ext. MAX, MANUAL (BMS-OFF), bloqueio, comutação aquecimento/arrefecimento)
• Bluetooth para troca de dados sem fios e comando remoto via smartphone/tablet
• Interfaces seriais via módulos CIF opcionais: Modbus RTU, BACnet MS/TP; Wilo Net para gestão multi-bomba

Funções de sinalização e visualização

• Ecrã gráfico: consigna, altura real, caudal real, potência, consumo elétrico, temperaturas
• LEDs de estado: verde = OK, azul = comunicação, vermelho = avaria, amarelo = aviso
• Mensagens de erro/aviso em texto completo com medidas corretivas; sinais coletivos de avaria (SSM) e de marcha (SBM)

Equipamento / Conteúdo de entrega

• Bomba
• 2 × Wilo-Connector otimizados com adaptador ½ NPT
• 10 × prensa-cabos M16 × 1,5
• Manual de instalação e operação

Acessórios

• Flange cego
• Sensores PT1000 (contato de tubo e para poço de imersão)
• Transdutor de pressão diferencial
• Módulos Wilo CIF: Modbus RTU, BACnet MS/TP

Especificações técnicas

• Intervalo de temperatura admissível: 14 °F (-10 °C) a 230 °F (+110 °C)
• Ligação de rede: 1~115 V ou 1~230–240 V, 50/60 Hz (consoante o tipo)
• Tipo de proteção: Tipo 2
• Ligação de flange: 3"
• Pressão máx. de serviço: 145 PSI
• Classe de isolamento: F
• Materiais: corpo em ferro fundido cinzento (revestimento cataphoresis), eixo inox, rolamento de carbono, impulsor em plástico
