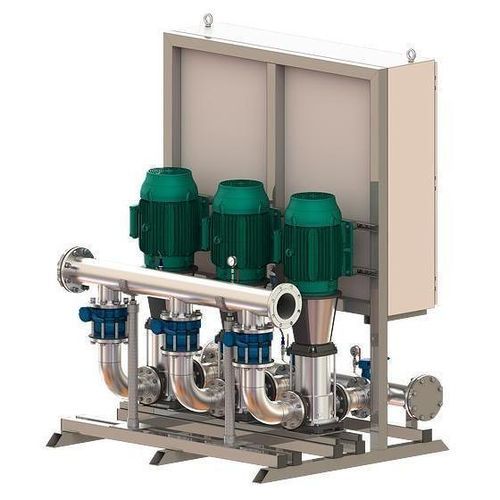

Amplificador de pressão centrífugo CO MVI series

de águade CO2de potência elétrica

Nome do produto
CO MVI — Central de abastecimento

Resumo

• 1/3HP–100HP por bomba (até quatro bombas em paralelo)
• Base de suporte robusta com perfil de encaixe rente para facilitar a passagem por portas
• Pequena área ocupada permite instalações em espaços reduzidos
• Sistemas certificados NSF/ANSI 61 & 372; construção em aço inoxidável 304
• Relatório completo de kWh do sistema
• Diagnóstico em tempo real e monitorização remota
• ModBUS embarcado e BACnet / LonWorks opcionais
• Controlo de velocidade variável por bomba
• Desligamento ajustável por baixa pressão
• Balanceamento do tempo de funcionamento entre todas as bombas

Dados principais

• Tipo de construção: 2-4 Pump Pressure-Boosting Systems
• Aplicação: Pressure booster for water distribution and boosting
• Max. Flow: 3,160 GPM
• Max. Head: 989 feet

Equipamento / Funcionalidades

• 1/3HP–100HP por bomba (até quatro bombas em paralelo)
• Base de suporte forte com perfil de encaixe rente para manobra através de portas
• Pequena área ocupada para instalação em áreas confinadas
• Sistemas certificados NSF/ANSI 61 & 372; construção em aço inoxidável 304
• Relatório completo de consumo kWh do sistema
• Diagnósticos em tempo real e monitorização remota
• ModBUS onboard e opções BACnet & LonWorks
• Controlo de velocidade variável por bomba
• Corte ajustável por baixa pressão
• Tempo de funcionamento equilibrado entre todas as bombas

Código do modelo (exemplo e desagregação)
Example: Wilo CO2 MVI-1SB-225-3/2-20HP-304E-230V~3
Brand Name: Wilo
Product Family: CO = Pressure Booster Systems (1 VFD Per Pump)
Number of Pumps: 2, 3, 4 (variações)
Series designation: MVI
Reduced Manifold: 1SB = Reduced Manifold (1 Standby Pump Required)
225 = Nominal Flow Rate in US Gallons per Minute
-3 = Number of Stages (impellers in series)
/2 = Number of Trimmed Impellers
20HP = Horsepower
304 = Stainless Steel Type (304 SS construction)
E = EPDM Elastomers
230V = Voltage
~3 = Phase

Materiais

• Construção integral em aço inoxidável 304
• Sistemas certificados NSF/ANSI 61
• Elastómeros EPDM/FKM
• Opções de selo mecânico: Tungsten Carbide/EPDM ou opcional Viton®/FKM

Caractéristiques / spécifications techniques

• Intervalo de temperatura do fluido: -4°F a 248°F (-20°C a 120°C), com mínimo de 32°F para água doméstica
• Conexões elétricas: configurações incluindo 1~IN 3~208-230 OUT / 3~208-230 / 460 / 575V (variações de modelo)
• Pressão nominal: 232 / 363 / 435 PSI (dependendo da configuração)
• Conexões de flange: flanges Classe 150 ou 300 conforme pressão de operação do booster
• Motores TEFC padrão
• Relatórios de energia (kWh) do sistema e diagnóstico em tempo real
