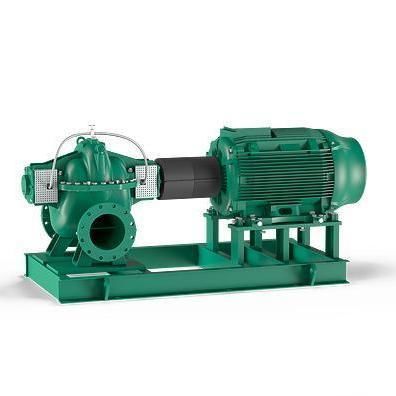

Bomba centrífuga Atmos TERA-SCH-HE series

de águapara água potávelpara águas industriais

Visão geral
A Atmos TERA-SCH-HE é uma bomba centrífuga com carcassa dividida axialmente, projetada para operação contínua confiável e transporte energeticamente eficiente de grandes vazões em redes de distribuição extensas.

Principais benefícios

• Operação contínua e confiável para abastecimento de água potável e redes de distribuição em grande escala.
• Redução de custos energéticos graças ao elevado rendimento hidráulico global.
• Alinhamento simplificado com acoplamento tolerante opcional e dispositivo de ajuste do motor.
• Hidráulica de funcionamento silencioso com baixas vibrações e nível de ruído reduzido, aumentando a confiabilidade operacional.
• Comportamento NPSH otimizado para reduzir a tendência à cavitação.
• Design compacto que reduz a necessidade de espaço de instalação.
• Versão certificada para água potável e revestimento Ceram CT opcionais (aprovado para água potável) — Ceram CT pode aumentar a eficiência em até ≈3 %.
• Vazão padrão até 4.100 m³/h (≈18.000 USgpm).

Projeto
Bomba com carcaça dividida axialmente montada sobre um quadro de base soldado; configuração centrífuga de estágio único (single-stage) padrão.

Aplicações

• HVAC
• Abastecimento de água municipal e industrial
• Processos industriais e sistemas utilitários

Chave de tipo (exemplo e atributos principais)
Exemplo: Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Brand Name: Wilo
• Product Family: Atmos TERA-SCH-HE
• Flange de sucção: 8"–20" (ex.: 10")
• Flange de descarga: 6"–16" (ex.: 6")
• Diâmetro máximo do impulsor: até 16" (ex.)
• Vedação: vedação mecânica (MS) ou vedação com prensa (PS)
• Motores: 4-pole ou 6-pole
• Tensões: 3~208-230/460V 60 Hz ou 3~575V 60 Hz
• Tipo de gabinete: ODP ou TEFC

Dados técnicos (resumo)

• Temperatura do fluido: 18°F a 248°F (≈ -8°C a 120°C); para vedação com prensa até 212°F (≈100°C)
• Temperatura ambiente: -4°F a 104°F (≈ -20°C a 40°C)
• Pressão máxima de trabalho: 175 PSI (≈12 bar) ou 232 PSI (≈16 bar), conforme a versão
• Vazão padrão: até 4.100 m³/h (≈18.000 USgpm)
• Diâmetros nominais típicos (exemplos): sucção 8"–20"; descarga 6"–16"
• Ligação à rede: 3~208-230/460V, 60 Hz ou 3~575V, 60 Hz

Materiais

• Carcaça da bomba: ferro fundido ASTM A48 Classe 35
• Eixo e luva do eixo: aço inox ASTM A276 GR. 410
• Impulsor: aço inox ASTM A743 Gr.CF8
• Vedação mecânica: Carbono / Carbeto de silício / EPDM (E1)
• Vedação com prensa: 20% GF PPE & PS com empacotamento de algodão grafitado

Construção

• Carcaça dividida axialmente para fácil acesso e manutenção; configuração monostágio padrão.
• Formas de entrega: apenas extremidade de bomba (bare shaft), bomba com base/acoplamento/protetor, ou conjunto completo com motor.
• Vedação do eixo por vedação mecânica ou vedação com prensa.
• Motores 4‑pole e 6‑pole; molduras NEMA ODP e TEFC.
• Quadro de base em aço soldado para montagem rígida.

Escopo de fornecimento

• Pump End Only (Bare Shaft Pump)
• Pump, Base, Coupling and Coupling Guard
• Complete Assembly (Pump, Base, Coupling, Guard, and Motor)
• Manual de instalação e operação

Série / Informações de desempenho
Curvas de família e gráficos de desempenho disponíveis para seleção. Vazão padrão até 4.100 m³/h (≈18.000 USgpm) conforme configuração.

Características / especificações técnicas

• Série: Atmos TERA-SCH-HE (bomba split-case axial)
• Intervalo temperatura fluido: 18°F–248°F (≈ -8°C–120°C)
• Intervalo temperatura ambiente: -4°F–104°F (≈ -20°C–40°C)
• Pressão máxima: 175 PSI (≈12 bar) ou 232 PSI (≈16 bar)
• Opções de vedação: Mechanical Seal (MS) ou Gland Packed Seal (PS)
• Diâmetros nominais: sucção 8"–20"; descarga 6"–16"
• Motores: 4‑pole / 6‑pole; ODP ou TEFC
• Opções: revestimento Ceram CT e versões certificadas para água potável
