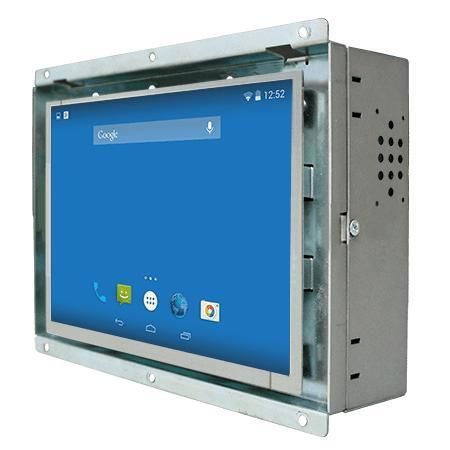

Painel PC com tela sensível ao toque resistiva R05FA3S-OFD1

TFT LCD5,7"i.MX6 Cortex A9

Visão geral
Winmate R05FA3S-OFD1 é um Panel PC open-frame de 5,7 polegadas baseado em NXP i.MX6 (Dual Core 1,0 GHz; Quad Core opcional). Projetado para controlo de máquinas, automação industrial e HMI de operador, oferece operação sem ventilador, armazenamento eMMC integrado e opções de montagem para integração OEM.

Principais características

• Display 5,7 polegadas TFT, 640 x 480, 900 nits
• Touch resistivo opcional ou variante com vidro de proteção
• Processador NXP i.MX6 A9 Dual Core 1,0 GHz (Quad Core opcional)
• LPDDR3 1 GB integrado (opcional 2 GB) e eMMC 16 GB (opcional 32 GB)
• PoE PD opcional (IEEE 802.3at)
• Design sem ventilador, baixo consumo para operação contínua

Destaques do produto

• Opções de superfície: touch resistivo ou vidro de proteção conforme a necessidade do operador.
• Pronto para integração: chassis open-frame compatível com montagem traseira, montagem em painel e VESA.
• Expansão: slot mPCIe para módulos sem fio e I/O configuráveis para interfaces industriais.

Certificações

• CE
• FCC

E/S e Expansão

• USB: Mini USB console, USB OTG, 1 x USB 2.0 Type-A
• Série: 1 x RS-232/422/485 (padrão RS-232)
• LAN: 1 x RJ45 com PoE opcional (PD, IEEE 802.3at)
• Vídeo: 1 x Micro HDMI (opcional, suportado no Android)
• Armazenamento: 1 x slot Micro SD; eMMC onboard
• Áudio: 2 x alto-falantes
• Expansão: 1 x slot mPCIe (half-size para Wi‑Fi)
• Fieldbus: 1 x CANBUS (D-sub9)
• Alimentação: 12V DC via bloco terminal 2 pinos

Mecânica & Ambiente

• Dimensões: 160 x 129.6 x 54 mm
• Peso: aprox. 0,7 kg
• Gabinete: metal, construção open-frame
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Humidade de operação: 10% a 90% RH, sem condensação

Acessórios

• Adaptador AC 100–240V para 12V DC (típico)
• Cabo de alimentação
• Parafusos para montagem VESA

Especificações técnicas

• Modelo: R05FA3S-OFD1
• Fabricante: Winmate
• Processador: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• Memória: 1 GB LPDDR3 (padrão), 2 GB opcional
• Armazenamento: eMMC 16 GB onboard (padrão), 32 GB opcional
• Display: 5,7 polegadas, 640 x 480, 900 nits
• Touch: resistivo opcional; vidro de proteção opcional
• Montagem: Open Frame, Panel Mount, VESA Mount
• Alimentação: 12V DC; adaptador 12V 50W recomendado; PoE PD IEEE 802.3at (25 W) opcional
• Sistemas operativos (opcionais): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Certificações: CE, FCC
