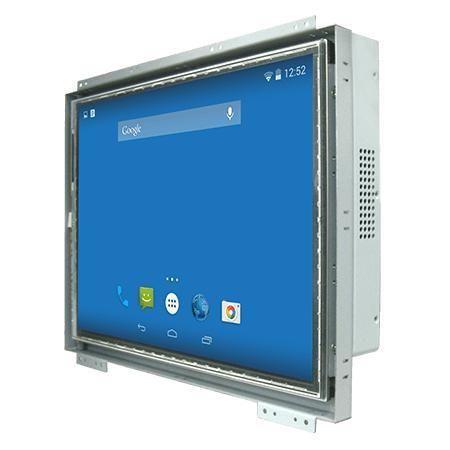

Painel PC com tela sensível ao toque resistiva R15FA3S-OFC3

TFT LCD15"NXP i.MX6

Visão geral
O Winmate R15FA3S-OFC3 é um Panel PC open frame de 15,0 polegadas com processador NXP i.MX6 (Dual Core 1,0 GHz, Quad Core opcional). Projetado para controlo de máquinas, automação industrial e HMI de operador, oferece funcionamento sem ventoinha, baixo consumo e várias opções de montagem para integração OEM e industrial.

Principais características

• Ecrã 15,0 polegadas 1024 x 768 TFT com toque resistivo (vidro de protecção opcional)
• Processador NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• LPDDR3 onboard 1 GB (opcional 2 GB)
• eMMC onboard 16 GB (opcional 32 GB)
• USB: 1 x USB 2.0 Type-A, 1 x USB OTG, 1 x Mini USB console
• Serial: 1 x RS-232/422/485 (por defeito RS-232)
• Ranhura Micro SD; 1 x Micro HDMI (opcional)
• LAN RJ45 com PoE PD (IEEE 802.3at, 25 W) opcional
• Design fanless, carcaça metálica, múltiplas opções de montagem

Destaques do produto / design

• Opção de toque resistivo ou vidro de protecção para aplicações sem toque
• Baixo consumo e arrefecimento passivo para operação contínua em ambiente industrial
• Métodos de montagem: open frame, montagem em painel e VESA para integração
• Carcaça metálica adequada para aplicações industriais

Certificações

• CE
• FCC

Especificações técnicas

• Modelo: R15FA3S-OFC3
• Processador: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opcional)
• Memória: 1 GB LPDDR3 (padrão), 2 GB opcional
• Armazenamento: eMMC onboard 16 GB (padrão), 32 GB opcional
• Sistemas operativos (opcionais): Linux Ubuntu 18.04; Android 6.0; Debian 7.0; Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: suporte opcional via módulo mPCIe
• Ecrã: 15,0 polegadas, 1024 x 768, 300 nits, contraste 2000:1, ângulos de visão 88/88/88/88
• Toque / Vidro: toque resistivo (opcional) ou vidro de protecção (opcional)
• Área ativa: 304.1 x 228.1 mm
• Dimensões: 357.6 x 292 x 52 mm; Peso: 4.1 kg
• Montagem: Open Frame, Panel Mount, VESA Mount
• Carcaça: metal; Arrefecimento: design fanless
• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C; Armazenamento: -10°C a 60°C
• Portas I/O: USB (Mini USB console, USB OTG, USB2.0 Type-A); Série RS232/422/485; LAN RJ45 com PoE PD; Micro HDMI (opcional); Áudio: 2 x Speaker; Slot Micro SD
• Expansão: 1 x slot mPCIe (half-size para Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Alimentação: 1 x 12V DC, terminal 2 pinos; Adaptador: 12V 50W (100~240V AC para DC)
• PoE: PD conforme IEEE 802.3at (25 W)
• Acessórios: adaptador AC, cabo de alimentação, parafusos VESA, CD de drivers e manual
• Certificações: CE, FCC
