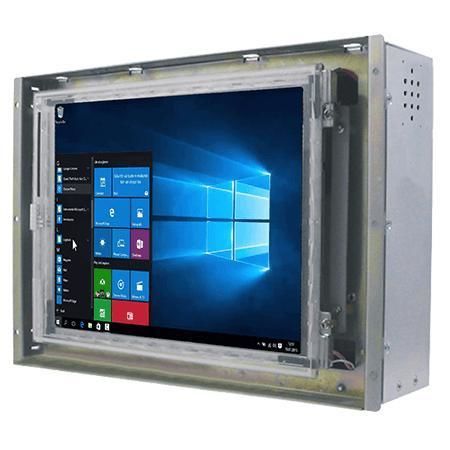

Painel PC com tela sensível ao toque resistiva R08IE3S-OFU1

TFT LCD8,4"Intel® Celeron® N6211

Visão geral
O Winmate R08IE3S-OFU1 é um Panel PC industrial Open Frame de 8,4 polegadas com processador Intel® Celeron® Elkhart Lake N6211. Projetado para controlo de máquinas, automação fabril e HMI de operador, conta com chassi metálico fanless, baixo consumo e várias opções de montagem para integradores e OEMs.

Principais características

• Display TFT 8,4" SVGA (800 x 600) — 600 nits
• Processador Intel® Celeron® N6211 (até 3,0 GHz)
• 1 x SO-DIMM DDR4, até 16 GB (4 GB por defeito)
• 2 x controladores Ethernet Intel® (2 x LAN 2,5 Giga RJ45)
• Armazenamento: M.2 2242 B-key SSD (128 GB de série), opcional SATA III 2,5"
• Expansão: M.2 2230 E-key para Wi‑Fi; M.2 2242 B-key para SSD SATA III
• Várias I/O: portas COM, USB 3.2 Gen2, USB 2.0, HDMI opcional

Display

• Tamanho: 8,4 polegadas
• Touch / Vidro: ecrã resistivo opcional; vidro de proteção sem touch opcional
• Resolução: 800 x 600 (SVGA)
• Brilho: 600 nits
• Contraste: 600:1
• Ângulos de visualização: 75 / 75 / 60 / 70
• Área ativa: 170.4 x 127.8 mm

Especificações do sistema

• Processador: Intel® Celeron® N6211 (até 3,0 GHz)
• Memória: 1 x SO-DIMM DDR4 3200 MHz — 4 GB por defeito; opções 8 GB / 16 GB; máx. 16 GB
• Armazenamento: 1 x M.2 2242 B-key SSD 128 GB por defeito; opcional 256 / 512 GB; 1 x SATA III para SSD/HDD 2,5" até 1 TB (opcional)
• Ethernet: 2 x controladores Intel® (2 x LAN 2,5 Giga RJ45)
• Segurança: TPM 2.0
• Sistemas operativos (opcionais): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04
• Wireless: WLAN e Bluetooth opcionais

Mecânica

• Dimensões: 251.2 x 174.8 x 55 mm
• Peso: 1.6 kg
• Montagem: Open Frame, Panel Mount, VESA Mount
• Enclosure: metal
• Arrefecimento: design fanless

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Certificação

• CE
• FCC

Portas I/O e indicadores

• USB: 2 x USB 3.2 Gen2x1 (Type-A) mais portas USB 2.0 adicionais
• Serial: 1 x RS232/422/485 (por defeito RS232), 1 x RS232
• LAN: 2 x RJ45 2.5 Giga
• Vídeo: 1 x HDMI 2.0 (opcional)
• Áudio: 2 x alto-falantes
• Expansão: 1 x M.2 2242 B-Key (para SSD SATA III), 1 x M.2 2230 E-Key (para Wi‑Fi)
• Indicadores: LED alimentação, LED armazenamento; botão de ajuste de brilho
• Entrada de energia: 1 x 12V DC (jack DC 2.5φ)

Controlo / Botões

• 1 x botão de energia
• 1 x botão de reset

Acessórios (incluído / opcional)

• Adaptador 100–240V AC para 12V DC (12V 50W)
• Cabo de alimentação
• Parafusos VESA

Energia

• Tensão nominal: 12V DC
• Adaptador: 12V 50W

Especificações técnicas

• Modelo: R08IE3S-OFU1
• Marca: Winmate
• Display: 8.4" SVGA 800 x 600, 600 nits
• CPU: Intel® Celeron® N6211 (Elkhart Lake)
• Memória: 1 x SO-DIMM DDR4 até 16 GB
• Armazenamento: M.2 2242 B-key (128 GB default), opcional SATA III 2.5" até 1 TB
• LAN: 2 x Intel® Ethernet (2.5 Giga)
• I/O: USB3.2 Gen2, USB2.0, portas COM, HDMI opcional
• Montagem: Open Frame / Panel Mount / VESA
• Enclosure: metal, fanless
• Temperatura operação: 0°C a 50°C; armazenamento -10°C a 60°C
• Humidade: 10%–90% RH sem condensação
• Certificações: CE, FCC
