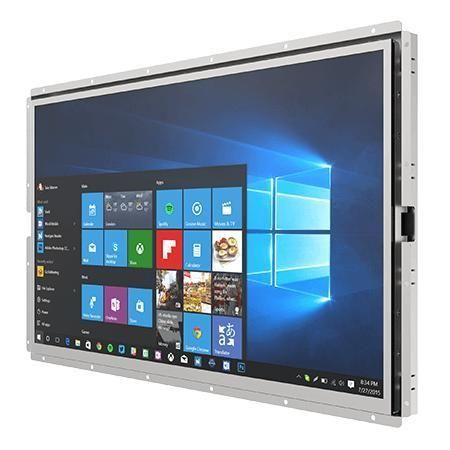

Painel PC com tela sensível ao toque resistiva W24IF7T-OFA2

24"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Visão geral
Winmate W24IF7T-OFA2 é um Panel PC industrial Open Frame de 24 polegadas com processadores Intel® 9th Gen Core™ (i3/i5/i7, Coffee Lake Refresh). Projetado para controlo de máquinas, automação de fábrica e HMI de operador que exigem fiabilidade industrial, montagem flexível e disponibilidade a longo prazo.

Principais características

• 24" 1920 x 1080 ecrã táctil resistivo (vidro de protecção sem toque opcional)
• Processadores Intel® Core™ i3/i5/i7 (Coffee Lake Refresh)
• Armazenamento flexível: baía 2,5" HDD, M.2 NVMe/SATA, SATA III (RAID 0/1 opcional)
• Múltiplas I/Os: 2 seriais, 4 x USB 3.2 Gen1 Tipo-A, 2 x LAN Gigabit
• Entrada de alimentação 12 V DC Din4 bloqueável; TPM 2.0; WLAN/Bluetooth opcionais

Detalhes do produto
Ecrã

• Tamanho: 24.0 polegadas
• Touch / Vidro: ecrã táctil resistivo (opcional); vidro de protecção sem toque (opcional)
• Resolução: 1920 x 1080
• Brilho do painel: 250 nits
• Contraste: 3000:1
• Ângulos de visão: 89/89/89/89
• Área activa: 527.04 x 296.46 mm

Especificação do sistema

• Processadores: Intel Core i7-9700TE (1.8 GHz, até 3.8 GHz por defeito); i5-9500TE e i3-9100TE opcionais
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64GB (32GB por slot)
• Armazenamento: 128GB SSD por defeito; 256/512/1TB/2TB opcionais; M.2 2280/2242 M-Key (NVMe ou SATA); 2 x SATA III para drives 2,5"
• Ethernet: controladores Intel® Gigabit duplos
• Segurança: TPM 2.0
• Sistemas: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu opcionais

Mecânica

• Dimensões: 576 x 344 x 69 mm (variantes 615.4 x 392 x 81 mm conforme configuração)
• Peso: ≈ 6.3 kg
• Montagem: Open frame (por defeito); panel mount e VESA opcionais
• Enclosure: metal; Refrigeração: com ventoinha

Ambiente

• Humidade de operação: 10%–90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Certificação

• CE
• FCC

Portas I/O

• USB: 4 x USB 3.2 Gen1 Tipo-A
• Série: 1 x RS232/422/485 (por defeito RS232), 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP 1.2 (por defeito); 1 x HDMI 1.4 (opcional)
• Áudio: Mic in, Line out, 2 x altifalantes
• Expansão: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 opcional
• Indicadores e controlos: LEDs de power/storage; botão Power e Reset; botão de ajuste de brilho
• Alimentação: 1 x 12V DC Din4 bloqueável; adaptador 12V 120W

Acessórios

• Adaptador 100~240V AC para DC (12V 120W)
• Cabo de alimentação, parafusos VESA, CD de drivers e manual

Especificações técnicas

• Modelo: W24IF7T-OFA2
• Marca: Winmate
• Ecrã: 24" FHD (1920x1080), táctil resistivo ou vidro de proteção
• CPU: Intel® Core™ i7/i5/i3 (Coffee Lake Refresh), padrão i7-9700TE
• Memória: 2 x SO-DIMM até 64GB
• Armazenamento: M.2 NVMe até 4TB (opcional); 2 x SATA III para 2,5" (RAID 0/1 opt.)
• LAN: Dual Gigabit Ethernet
• Certificações: CE, FCC
