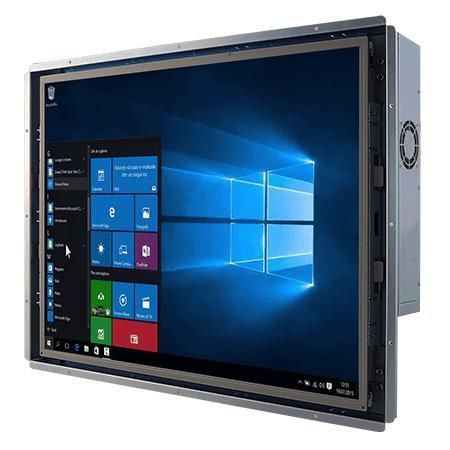

Painel PC com tela sensível ao toque resistiva R19IF7T-OFA1

19"Intel® Core i3Intel® Core i7

Overview
O R19IF7T-OFA1 é um Open Frame Panel PC de 19" concebido para controlo de máquinas, automação fabril e HMI de operador. Suporta processadores Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) e oferece armazenamento flexível, várias I/O e disponibilidade a longo prazo para aplicações industriais e OEM.

Key features

• Ecrã 19" 1280 x 1024 resistivo (opção de vidro protetor)
• Processadores Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Armazenamento flexível: M.2 2242/2280 e baía 2.5" SATA (RAID opcional)
• Múltiplas I/O: 2 portas seriais, 4 x USB 3.2 Gen1 Type-A, 2 x LAN Gigabit
• Entrada 12 V DC com conector Din4 bloqueável
• Suporte de vídeo: DP até 4096 x 2304 @60 Hz; HDMI opcional

Overview - Highlights
Touch resistivo ou vidro de proteção opcional. Projeto de baixo consumo com arrefecimento por ventoinha para operação estável em ambientes de produção. Montagem Open Frame, montagem de painel e VESA disponíveis.

Display
Tamanho: 19.0 inches
Resolução: 1280 x 1024
Touch / Vidro: Resistive Touch Screen (opcional); Protection Glass sem função touch (opcional)
Brilho do painel: 400 nits
Relação de contraste: 1000:1
Ângulos de visão: 85/85/80/80
Área ativa: 376.32 x 301.06 mm

System specification
Processador: Intel Core i7-9700TE 1.8 GHz (até 3.8 GHz) por defeito; Core i5-9500TE / Core i3-9100TE opcionais
Chipset: Intel® B360 (por defeito) ou Intel® Q370 (opcional, suporta vPRO/NVMe)
Memória: 1 x SO-DIMM DDR4 2400 MHz (4GB por defeito); expansível até 64GB
Armazenamento: 1 x M.2 2242 B-key SSD por defeito; M.2 2280 NVMe opcional; 2 x SATA III para unidades 2.5" opcionais
Ethernet: 2 x controladores Intel® Gigabit
Segurança: TPM 2.0
SO: Windows 10 IoT Enterprise (64-bit) opcional; Linux (Ubuntu) opcional
WLAN / Bluetooth: opcional via M.2 E-key

Mechanical
Dimensões: 429 x 355 x 71 mm (verificar desenho SKU para medidas exatas)
Peso: ~4.8 kg
Montagem: Open Frame, Panel Mount, VESA Mount
Caixa: Metal housing
Arrefecimento: design com ventoinha

Environment
Humidade de operação: 10%–90% RH, sem condensação
Temperatura de operação: 0 °C a 50 °C
Temperatura de armazenamento: -10 °C a 60 °C

Certification
CE, FCC

I/O and expansion

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (padrão RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP1.2 (padrão), 1 x HDMI 1.4 (opcional)
• Áudio: Mic in x1, Line out x1, Speaker x2
• Expansão: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (opcional)
• Indicadores/Controles: LED Power, LED Storage, botão de ajuste de brilho, Power e Reset
• Entrada de alimentação: 12V DC (Din4 bloqueável); adaptador 12V 120W conforme SKU

Accessories

• Adaptador 100~240V AC para 12V DC (12V 120W conforme SKU)
• Cabo de alimentação
• Parafusos VESA (variam por SKU)

Technical specifications

• Modelo: R19IF7T-OFA1
• Ecrã: 19" 1280 x 1024, 400 nits, resistivo (opcional)
• CPU: Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Memória: DDR4 SO-DIMM até 64GB
• Armazenamento: M.2 NVMe/SATA + 2 x 2.5" SATA opcional (RAID)
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Serial: RS232/422/485 configurável
• Vídeo: DP1.2 (HDMI opcional)
• Alimentação: 12V DC (bloqueável)
• Montagem: Open Frame / Panel / VESA
• Operação: 0 °C a 50 °C
• Certificações: CE, FCC
