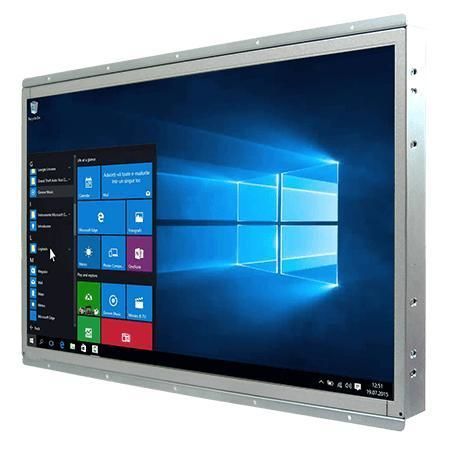

Painel PC com tela sensível ao toque resistiva W22IF7T-OFA3

21,5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Visão geral
O Winmate W22IF7T-OFA3 é um Panel PC open-frame de 21,5" concebido para HMI industrial, controlo de máquinas e automação fabril. Com processadores Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), oferece ecrã Full HD 1920 x 1080, opções de armazenamento e expansão flexíveis, I/Os industriais e múltiplas opções de montagem para integração OEM e sistemas embebidos.

Principais características

• Ecrã 21,5" 1920 x 1080; ecrã resistivo opcional ou vidro de proteção
• Intel® 9ª geração Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Armazenamento flexível: M.2 NVMe/SATA e SATA 2,5" (suporta RAID 0/1)
• Várias I/Os: 4 x USB 3.2 Gen1 (Type-A), 2 x LAN Gigabit, 2 portas seriais
• Entrada de alimentação 12 V DC com conector bloqueável; DisplayPort e HDMI opcionais

Detalhes do produto
Suporta montagem open-frame por defeito e disponibiliza montagens em painel e VESA como opções para instalação flexível. Inclui TPM 2.0 para segurança da plataforma e suporte opcional a WLAN via M.2 E-Key. O desenho térmico e o baixo consumo permitem operação contínua em ambientes de produção.

Especificações técnicas

• Modelo: W22IF7T-OFA3
• Ecrã / Resolução: 21,5" / 1920 x 1080
• Touch / Vidro: Ecrã resistivo (opcional); vidro de proteção sem função tátil (opcional)
• Brilho / Contraste / Ângulos de visão: 250 nits / 3000:1 / 89/89/89/89
• Área ativa: 476.64 x 268.11 mm
• Processador (exemplos): Intel® Core™ i7-9700TE (1.8 GHz, até 3.8 GHz) padrão; i5-9500TE; i3-9100TE (opções)
• Chipset: Intel® Q370
• Memória: 2 x SO-DIMM non-ECC, até 64 GB
• Armazenamento: SSD 128 GB padrão; opções 256/512 GB / 1 TB / 2 TB; M.2 2280 M-Key (NVMe/SATA); 2 x SATA III para 2,5" (RAID 0/1)
• Ethernet: 2 x controladores Gigabit Intel®
• Segurança: TPM 2.0
• SO (opcional): Windows 10 IoT Enterprise 64-bit; Linux Ubuntu (18.04 / 20.04)
• WLAN / BT: opcional (M.2 2230 E-Key)
• Dimensões / Peso: 504 x 318 x 74 mm / aprox. 5,5 kg
• Montagem: Open frame (padrão); montagem em painel / VESA opcional
• Caixa / Arrefecimento: metal; design com ventoinha
• Temperatura operação / armazenamento: 0 °C a 50 °C / -10 °C a 60 °C
• Humidade: 10% a 90% RH, sem condensação
• Certificações: CE, FCC
• I/Os: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 (padrão RS232) + 1 x RS232; 2 x LAN Gigabit RJ45; 1 x DP1.2 (padrão); 1 x HDMI 1.4 (opcional)
• Áudio: Mic-in, Line-out, 2 x altifalantes
• Expansão: M.2 2280/2242 M-Key, M.2 2230 E-Key, slot PCIe 3.0 x16 opcional
• Indicadores & controlos: LED de power, LED de storage, botão de ajuste de brilho, botões Power e Reset
• Alimentação / Adaptador: 1 x 12 V DC Din4 conector bloqueável; adaptador 12 V 120 W
• Acessórios: adaptador AC 100~240 V para DC, cabo de alimentação, parafusos VESA, manual
