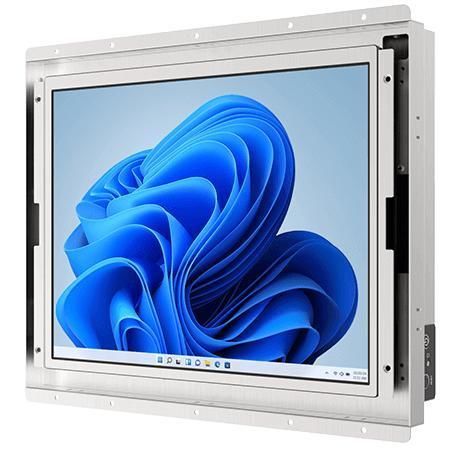

Painel PC com tela sensível ao toque resistiva R12IAN3S-OFM2

TFT LCD12,1"Intel® Processor N100

Visão geral
O Winmate R12IAN3S-OFM2 é um Panel PC de chassi aberto de 12,1 polegadas concebido para controlo de máquinas, automação industrial e HMI de operador. Integra processadores Intel® Alder Lake‑N, gráficos UHD integrados, chassis metálico sem ventoinha e opções de montagem para uso industrial.

Principais características

• Ecrã XGA TFT 12,1 polegadas (1024 x 768), 500 nits
• Processadores Intel® Alder Lake‑N (N100 por defeito, N150 opcional)
• 1 x SO‑DIMM DDR5‑4800, até 16 GB
• 2 x Ethernet Intel® 2.5 Gb
• I/O: HDMI (opcional), USB 3.2 Tipo‑C com DP‑Alt, USB 3.2/USB 2.0, 4 x COM
• Montagem: open frame por defeito; panel ou VESA opcional

Certificações
CE, FCC

Destaques do produto

• Desempenho para automação: N100/N150 com UHD Graphics para monitorização e controlo em tempo real
• Ecrã industrial legível: XGA TFT para instalações compactas
• I/O versátil: integração simples com PLCs, sensores e periféricos
• Rede de alta velocidade: dupla 2.5 GbE para comunicações industriais estáveis

Ecrã

• Tamanho: 12,1 polegadas
• Touch / Vidro: ecrã resistivo (opcional); vidro de proteção sem touch (opcional)
• Resolução: 1024 x 768
• Brilho: 500 nits; Contraste: 1000:1; Ângulos: 89/89/89/89
• Área ativa: 245.76 x 184.32 mm

Especificação do sistema

• Processador: Intel® N100 (por defeito) ou Intel® N150 (opcional)
• Memória: 4 GB por defeito; opções 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Armazenamento: NVMe SSD 128 GB por defeito; opções até 4 TB; 1 x SATA III para 2,5" SSD/HDD (se NVMe ausente)
• Segurança: TPM 2.0; SO: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (opcionais)
• WLAN/BT: opcional via M.2 2230 E‑Key

Mecânica

• Dimensões: 300 x 250 x 52 mm
• Peso: ~2,3 kg
• Chassis: metal; design sem ventoinha
• Montagem: open frame (padrão); panel ou VESA opcional

Ambiente

• Temperatura de funcionamento: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Humidade operacional: 10% a 90% RH, sem condensação

I/O

• USB: USB 3.2 Gen1 Tipo‑A, USB 3.2 Gen2 Tipo‑C (DP Alt mode), portas USB 2.0 conforme configuração
• Série: opções RS232/422/485
• LAN: 2 x 2.5 GbE RJ45
• Vídeo: HDMI 2.0b (opcional)
• Áudio: 2 x altifalantes; Expansão: M.2 2230 E‑Key (Wi‑Fi)
• Indicadores: LEDs de power e storage; regulador de brilho; entrada 12V DC (jack 2.5φ)

Controlo

• 1 x botão Power; 1 x botão Reset

Acessórios

• Adaptador 12V 50W (100~240V AC to DC), cabo de alimentação, parafusos VESA conforme configuração

Alimentação

• Tensão: 12V DC; Adaptador: 12V 50W

Especificações técnicas

• Modelo: R12IAN3S-OFM2
• Ecrã: 12,1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• Memória: até 16 GB DDR5 SO‑DIMM
• Armazenamento: NVMe/SSD até 4 TB; opção 2,5" SATA
• Rede: 2 x 2.5GbE
• Temperatura: 0°C–50°C; Humidade: 10%–90% RH
• Certificações: CE, FCC
