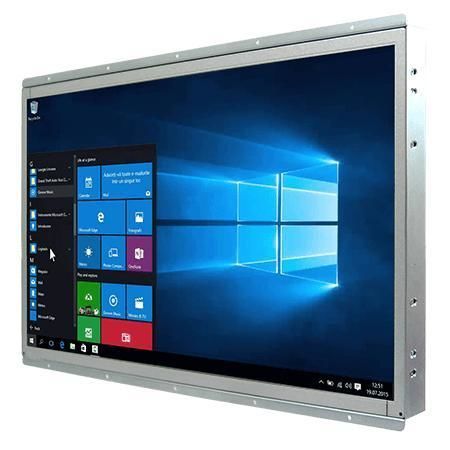

Painel PC com tela sensível ao toque resistiva W22IAD7T-OFA3

LCD21,5"Intel® Core™ i9

Visão geral
Winmate W22IAD7T-OFA3 é um panel PC industrial Open Frame de 21,5" projetado para controlo de máquinas, automação de fábrica e HMI de operador. Suporta processadores Intel® Core™ de 12.ª/14.ª geração e oferece I/O flexível, Ethernet dupla 2.5GbE e opções de montagem para implantações industriais de longa duração.

Principais características

• Painel Open Frame 21,5" FHD (1920 x 1080)
• Processadores Intel® Core™ (i3 / i5 / i7 / i9; opções Alder Lake / Raptor Lake)
• 2 x SO-DIMM DDR5 4800MHz, até 64GB
• Ethernet dupla 2.5 Gigabit
• Multi-display: DP 1.4a (padrão), HDMI 2.0b (opcional)
• Vários I/Os: 4 x USB 3.2 Gen2, portas seriais, áudio, slots de expansão
• Entrada de alimentação 12V DC

Destaques do produto / Descrição
Panel PC de alto desempenho para HMI industrial e controlo de máquinas. Disponível com ecrã táctil resistivo ou vidro de protecção sem toque. Projetado para gestão térmica eficiente, consumo reduzido de energia e opções de expansão (M.2 NVMe, módulo Wi‑Fi, SATA). Open Frame por defeito; montagem em painel ou VESA opcional.

Ecrã
Tamanho: 21,5 polegadas
Touch / Glass: Ecrã resistivo (opcional); Vidro de protecção sem função touch (opcional)
Resolução: 1920 x 1080
Brilho: 250 nits
Taxa de contraste: 3000:1
Ângulos de visão: 89/89/89/89
Área activa: 476.64 x 268.11 mm

Especificação do sistema
Processadores: Intel® Core™ i3-12100TE (padrão); opcionais i5-12500TE, i7-12700TE, i9-12900TE; opções T-series mais recentes: i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Chipset: Intel® R680E
Memória: 2 x non-ECC SO-DIMM DDR5 4800MHz, até 64GB
Armazenamento: SSD 128GB por defeito; opções 256/512GB/1TB/2TB/4TB; 2 x SATA III para drives 2,5" (suporte RAID opcional)
Ethernet: Dual Intel® 2.5GbE
Segurança: TPM 2.0
Sistemas operativos: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (opcionais; Wake on Touch não suportado no Ubuntu)
Wireless: Módulos WLAN/BT opcionais via M.2 2230 E-Key

Mecânica
Dimensões: 504 x 318 x 83 mm
Peso: 5,5 kg
Montagem: Open Frame (padrão); montagem em painel (opcional); VESA (opcional)
Enclosure: Metal housing
Arrefecimento: Fan design

Ambiente
Humidade de funcionamento: 10%–90% RH, sem condensação
Temperatura de funcionamento: 0°C a 50°C
Temperatura de armazenamento: -10°C a 60°C

Certificações
CE, FCC

I/O e expansão
USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Série: 1 x RS232/422/485 (padrão RS232) + 1 x RS232
LAN: 2 x 2.5 Giga LAN RJ45
Vídeo: 1 x DP1.4a DP++ (até 4096x2160@60Hz padrão); 1 x HDMI 2.0b (opcional, até 4096x2160@60Hz)
Áudio: Mic in, Line out
Expansão: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
Alimentação: 1 x 12V DC, conector Din4

Controlo & Acessórios
Botões: Power, Reset
Acessórios: Adaptador 100~240V AC→DC; cabo de alimentação; parafusos VESA
Adaptador: 12V DC, 220W (exemplo)

Casos de uso

• Controlo de máquinas e automação industrial
• Painéis HMI para operadores em linhas de produção
• Integração OEM e soluções embebidas com necessidade de disponibilidade a longo prazo

Especificações técnicas

• Modelo: W22IAD7T-OFA3
• Ecrã: 21,5" FHD (1920x1080), 250 nits, táctil resistivo opcional
• CPU: Intel® Core™ i3/i5/i7/i9 (opções Alder Lake / Raptor Lake)
• Chipset: Intel® R680E
• Memória: 2 x SO-DIMM DDR5 até 64GB
• Armazenamento: SSD 128GB padrão; opções NVMe / SATA
• Ethernet: Dual 2.5GbE
• I/O: 4 x USB 3.2 Gen2, portas série, DP1.4a (HDMI 2.0b opcional), áudio
• Alimentação: Entrada 12V DC (Din4); adaptador 12V 220W
• Montagem: Open Frame / Panel mount / VESA
• Dimensões / Peso: 504 x 318 x 83 mm / 5,5 kg
• Intervalo operativo: 0°C a 50°C; 10%–90% RH sem condensação
• Segurança: TPM 2.0
• Certificações: CE, FCC
