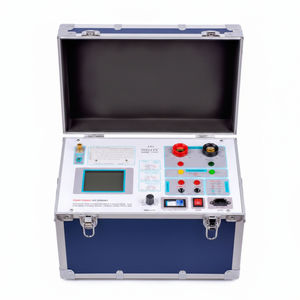

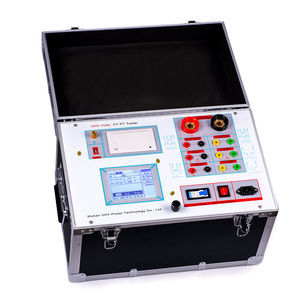

Analisador para rede elétrica UHV-300 CT PT

para redeindustrialde resistência elétrica

O analisador de características volt-ampere UHV-300 CT PT é um instrumento de teste profissional para transformadores de corrente (CT) e de potencial (PT) na indústria de energia, baseado em plataformas DSP e ARM de alto desempenho e processos de fabricação avançados. Destina-se a medir características de excitação (volt-ampere), razão, polaridade, resistência do enrolamento secundário, carga secundária, erro de razão e erro de ângulo de fase, e a fornecer análise automática dos parâmetros CT/PT.

Recursos principais

• Testes abrangentes para tipos de TC (proteção, medição, TP): características de excitação, razão, polaridade, resistência do enrolamento secundário, carga secundária, erro de razão e erro de ângulo de fase; também aplicável a testes de excitação de PT.
• Cálculo e exibição automáticos de parâmetros CT/PT: tensão/corrente de joelho, curva de erro de 10% (5%), Accuracy Limit Factor (ALF), fator de segurança do instrumento (FS), constante de tempo secundária (Ts), coeficiente de remanência (Kr) e identificação de indutores saturados/não saturados.
• Conformidade com as normas IEC60044-1 e IEC60044-6 para CT/PT.
• Baseado em teoria avançada de teste de baixa frequência, capacidade de testar o ponto de joelho do CT até 30 kV (dependendo da configuração).
• Armazenamento de dados: memória não volátil para até 2000 registros de teste; exportação via USB/U-disk para PC; software de análise para geração de relatórios Word.
• Operação simples: execução por um botão dos testes CT mais comuns (resistência, excitação, razão, polaridade); fiação uniforme para a maioria dos testes.
• Design portátil: peso do instrumento ≤ 9 kg para uso em campo.

Nomes alternativos

• Testador CT/PT
• Testador volt-ampere CT
• Testador de características CT
• Analisador CT

Características / especificações técnicas

• Finalidade de teste: TC de proteção
• Saída: 0–180 Vrms, 12 Arms, 36 A (pico)
• Precisão de medição de tensão: ±0,2 %
• Medição da razão CT — Faixa: 1–30000; Precisão: ±0,2 %
• Medição da razão PT — Faixa: 1–10000; Precisão: ±0,2 %
• Medição de fase — Resolução: 0,5 min; Precisão: ±5 min
• Medição da resistência do enrolamento secundário — Faixa: 0–300 Ω; Precisão: 2 % ± 2 mΩ
• Medição de carga AC — Faixa: 0–300 VA; Precisão: 2 % ± 0,2 VA
• Tensão de alimentação: AC 220 V ±10 %, 50 Hz
• Ambiente de trabalho: Temperatura -10 ℃ a 50 ℃, umidade ≤ 90 %
• Dimensões & peso: 340 × 300 × 150 mm; peso ≤ 9 kg
