Analisador para rede elétrica UHV-105A

para testede tensãoportátil

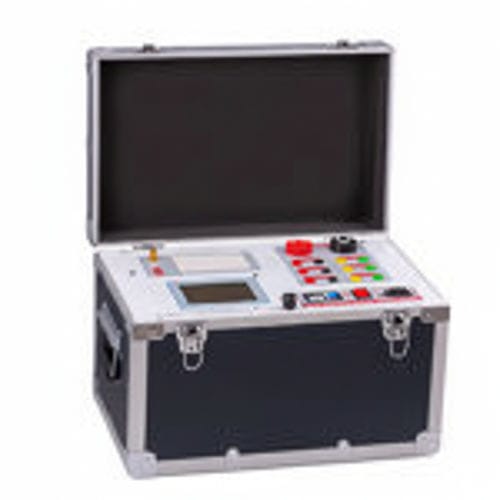

O testador de características CT/PT UHV-105A é um instrumento portátil para verificação em campo de transformadores de corrente (CT) e transformadores de tensão (PT) de classe de proteção. Integra medição da característica de excitação (knee-point/saturação), testes de relação e polaridade, verificações de carga e isolamento, relatório local e exportação de dados por USB para agilizar os procedimentos de verificação em campo.

Principais características

• Envolvente portátil, preparada para uso em campo, com formato compacto e facilidade de transporte.
• Controlador inteligente com ecrã LCD integrado para controlo dos ensaios e visualização de resultados.
• Micro-impressora integrada para relatórios imediatos no local.
• Armazenamento não volátil com alimentação de bateria para até 3.000 conjuntos de testes.
• Exportação USB para gerar relatórios (Word) e pós-processamento em PC.

Funções

• Transformador de corrente (CT)
  • Medição da curva de magnetização / característica de excitação (determinação do knee-point e saturação).
  • Ensaio da relação de transformação (turns/ratio) e verificação de precisão.
  • Verificação de polaridade.
  • Derivação de curvas de erro a 5% e 10%.
  • Injeção de corrente para verificação de relação/precisão, incluindo modo FAST TEST.
  • Ensaio de suportabilidade do enrolamento secundário com corrente alternada à frequência da rede.
  • Cálculo automático do valor do knee-point de excitação.
  • Ensaio de carga secundária real (burden) e medição de resistência.
• Transformador de tensão (PT)
  • Ensaio da característica de excitação.
  • Ensaio da relação de transformação.
  • Verificação de polaridade.
  • Ensaio de suportabilidade (frequência de rede) do enrolamento secundário.
  • Medição de resistência e cálculo do knee-point.
  • Ensaio de carga secundária real.

Especificações técnicas

• Alimentação de operação: AC 220 V ±20 V, 50–60 Hz.
• Forma de onda de saída: senoidal.
• Tensão de saída (característica de excitação): 0–1200 V.
• Faixa de corrente de excitação: 0–20 A.
• Corrente de saída para ensaio de relação: 0–1000 A.
• Faixa de medição de relação CT: 5–25000 A / 5 A (5000 A / 1 A).
• Faixa de medição de relação PT: 1–500 kV.
• Faixa de carga: 5–500 VA.
• Faixa de medição de resistência: 0,1–300 Ω.
• Precisão (Erro): ≤ 0,5% (0,3% × Reading + 0,2% × Range).
• Temperatura de operação: -10 ℃ a +40 ℃.
• Humidade relativa: < 90% RH.
• Altitude: ≤ 1000 m.
• Dimensões (L × W × H): 450 × 350 × 350 mm.
• Peso: ≤ 28 kg.
