Analisador para rede elétrica UHV-109A

antirroubode resistência elétricade potência

Introdução do produto

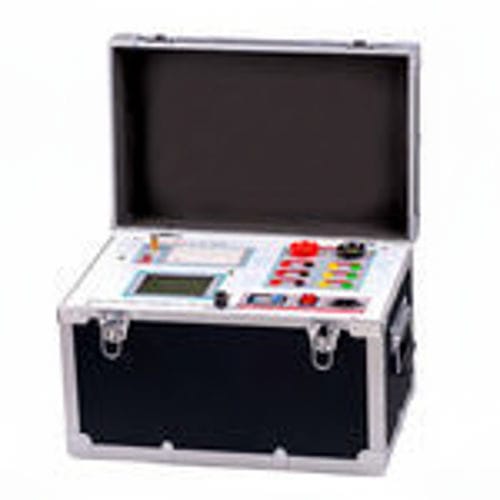

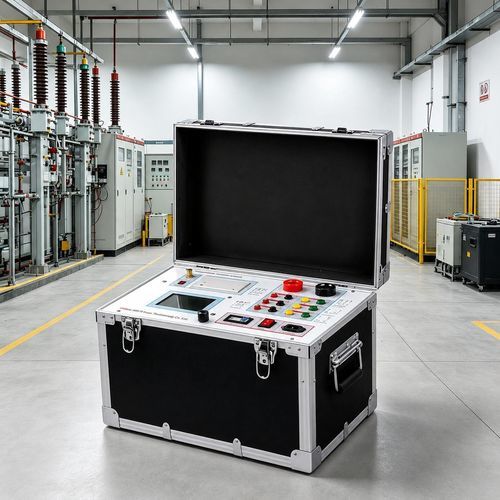

O UHV-109A é um equipamento portátil e autónomo concebido para verificação e medição automática de transformadores de corrente (CT) e de potencial (PT) em laboratório e em campo. Integra deteção automática do ponto de inflexão, relatórios conforme normas e armazenamento local amplo, permitindo verificações precisas e exportação de relatórios Word via USB com um clique, reduzindo o tempo de comissionamento.

Características do produto

• Suporta deteção de CT e PT e medição da relação de espiras
• Conformidade com GB 20840.3-2013 e GB 20840.2-2014 (referências IEC)
• Operação autónoma — sem necessidade de equipamentos externos
• Impressora térmica integrada para relatórios instantâneos no local
• Controlador inteligente e fácil de usar com grande ecrã LCD gráfico
• Deteção/cálculo automático do ponto de excitação (ponto de inflexão) CT/PT
• Geração automática de curvas de erro de 5% e 10%
• Armazena mais de 3000 registos de ensaio com proteção contra perda de dados por corte de energia
• Transferência de dados por USB e geração de relatórios Word compatíveis com PC com um clique
• Design portátil (peso ≤ 22 kg) otimizado para ensaios em campo

Especificações técnicas

• Fonte de alimentação: AC 220V ±10%, 50Hz
• Saída do equipamento: 0 ~ 2500 Vrms, 5 kVA (valor máximo configurável 20 A)
• Saída de alta corrente: 0 ~ 1000 A
• Precisão de excitação: ≤ 0.5% (0.2% * leitura + 0.3% * faixa)
• Medição da resistência do enrolamento secundário:
  • Faixa: 0.1 ~ 300 Ω
  • Precisão: ≤ 0.5% (0.2% * leitura + 0.3% * faixa)
• Medição da carga real secundária:
  • Faixa: 5 ~ 500 VA
  • Precisão: ≤ 0.5% (0.2% * leitura + 0.3% * faixa) ± 0.1 VA
• Medição de fase (diferença angular):
  • Precisão: 4 minutos
  • Resolução: 0,1 minutos
• Precisão do erro de relação: 0.05%
• Medição CT turns ratio:
  • Faixa: ≤ 25000 A/5 A (5000 A/1 A)
  • Precisão: ≤ 0.5%
• Medição PT turns ratio:
  • Faixa: ≤ 500 kV
  • Precisão: ≤ 0.5%
• Condições de trabalho: Temperatura −10°C ~ 40°C; Humidade ≤ 90%; Altitude ≤ 1000 m
• Tamanho: 410 mm × 260 mm × 340 mm
• Peso: ≤ 22 kg
