Testador de campo magnético UHV-105

de alta tensãode impulso de correntepara transformador

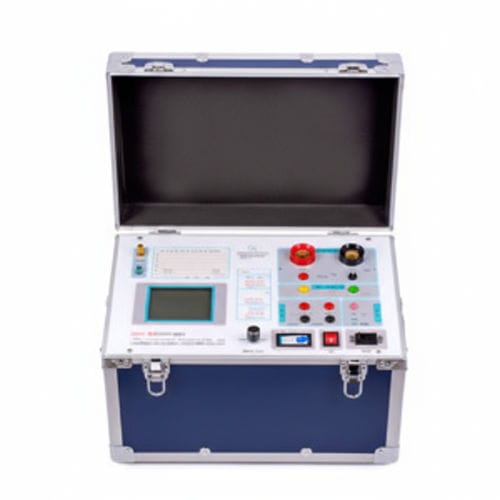

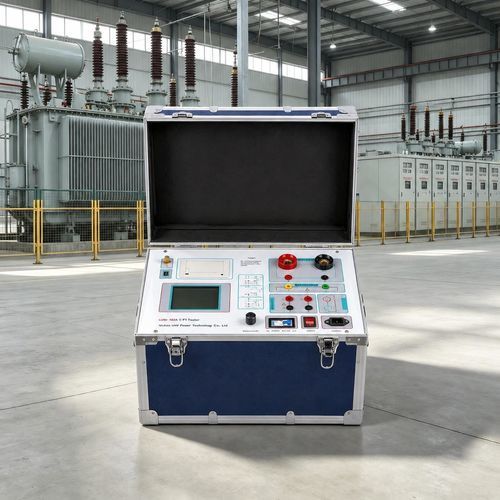

O UHV-105 CT PT Comprehensive Tester é um testador portátil para uso em campo, destinado a transformadores de corrente (CT) e transformadores de potencial/tensão (PT) de classe P. Projetado para realizar um conjunto completo de ensaios de verificação com registro e impressão de dados integrados. Conta com display LCD, impressora mini integrada para impressão no local, exportação de dados via USB e operação simples.

Características e vantagens

• Conformidade com normas: atende a GB 20840.3-2013 e GB 20840.2-2014 para verificação profissional de CT/PT.
• Solução completa de testes: executa de forma autônoma todos os itens de teste listados sem dispositivos externos.
• Impressão no local: impressora micro de alta velocidade integrada para resultados impressos imediatos.
• Controle intuitivo: controlador inteligente com interface gráfica para operação simples.
• Visor claro: grande LCD que apresenta dados de teste e resultados gráficos.
• Cálculos automáticos: determinação automática do knee point de excitação conforme normas.
• Geração de curvas de erro: plotagem automática das curvas de erro de 5% e 10% para análise de conformidade.
• Armazenamento de dados: mantém até 3.000 registros de teste com proteção contra perda de energia.
• Portabilidade de dados: interface USB para descarregamento de dados e geração de relatórios (Word).
• Design para campo: formato compacto otimizado para operação móvel; peso nominal ≤ 30 kg.
• Proteções: múltiplas salvaguardas para equipamento e operador.

Tabela de funções (CT / PT)

• I. Current Transformer (CT):
  • Curva de magnetização (característica de excitação)
  • Teste de relação de transformação
  • Polaridade
  • Curvas de erro 5% e 10%
  • Injeção de corrente
  • Desmagnetização (degauss)
  • Teste de resistência à frequência de rede (AC)
  • Cálculo automático do valor do knee point de excitação
• II. Voltage Transformer (PT):
  • Teste da característica de excitação
  • Teste de relação de transformação
  • Polaridade
  • Teste de resistência à frequência de rede
  • Desmagnetização (degauss)
  • Cálculo do valor do knee point

Características / especificações técnicas

• Alimentação operacional: AC 220V ±20V, 50–60Hz
• Forma de onda de saída do equipamento: onda senoidal
• Tensão de saída para característica de excitação: 0–1200 V
• Faixa de corrente de saída de excitação: 0–20 A
• Corrente de saída para teste de relação de transformação: 0–1000 A
• Faixa de medição da relação CT: 5–25000 A/5 A (5000 A/1 A)
• Faixa de medição da relação PT: 1–500 kV
• Erro de medição: ≤ 0,5% (0,2% * leitura + 0,3% * faixa)
• Temperatura de operação: -10 ℃ ~ +40 ℃
• Humidade relativa: < 90% RH
• Altitude: ≤ 1000 m
• Dimensões (C×L×A): 450 × 280 × 260 mm
• Peso: ≤ 30 kg
• Armazenamento de dados: até 3.000 registros com proteção contra perda de alimentação
• Interfaces: impressora mini integrada; suporte a pen drive USB para exportação de dados e geração de relatórios
