Analisador para rede elétrica UHV-109

de laboratóriopara testede polarização

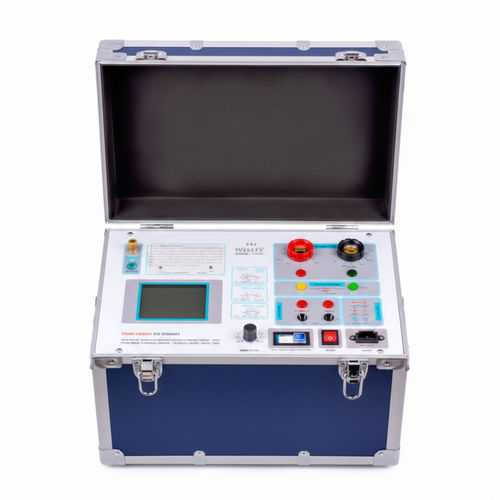

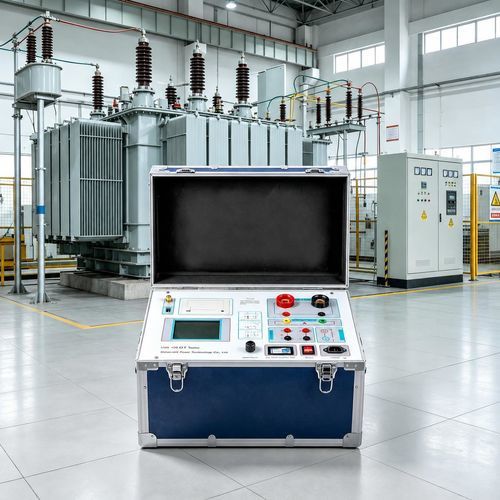

O testador de polaridade CT/PT UHV-109 é um instrumento portátil e automatizado para verificação de transformadores de corrente (CT) e de potencial (PT) das classes de proteção (P-class) e de medição, adequado para uso em laboratório e em campo.

Principais funcionalidades

• Teste automático de polaridade e características de CT e PT (operação numa única unidade sem equipamento auxiliar externo).
• Compatível com GB 20840.3-2013, GB 20840.2-2014 e normas IEC/GB relacionadas.
• Deteção automática do ponto de inflexão de excitação (knee-point) e geração automática de curvas de erro a 5% e 10%.
• Impressora térmica integrada para impressão imediata no local.
• Controlador inteligente e ecrã LCD gráfico de grande dimensão para operação simples em campo.
• Memória interna com bateria de reserva para mais de 3.000 registos de ensaio; os dados são mantidos após falha de alimentação.
• Exportação por USB e geração de relatórios Word com um clique em PC padrão para documentação e certificação.
• Construção compacta e leve, adequada para laboratório e ensaios em campo.

Especificações técnicas

• Alimentação: AC 220V ±10%, 50 Hz.
• Saída do dispositivo (tensão): 0 ~ 2500 V (limite de corrente ajustável, máx. 20 A).
• Saída de alta corrente: 0 ~ 1000 A.
• Precisão de medição da excitação: ≤ 0,5 % (0,3 % × leitura + 0,2 % × faixa).
• Intervalo de medição relação CT: ≤ 5000 A/1 A (25 000 A/5 A); precisão relação CT: ≤ 0,5 %.
• Intervalo de medição relação PT: 5 ~ 220 kV; precisão relação PT: ≤ 0,5 %.
• Ambiente de trabalho: temperatura −10 ℃ a 40 ℃; humidade ≤ 90 %; altitude ≤ 1000 m.
• Dimensões (L×P×A): 410 mm × 260 mm × 340 mm.
• Peso: ≤ 25 kg (peso operacional/portátil indicado ≤ 22 kg na descrição funcional).
