Analisador de laboratório UHV-103Apara testeantirroubode bancada
Guardar nos favoritos
Comparar
Características
- Âmbito de utilização
- de laboratório, para teste
- Mensurando
- antirroubo
- Configuração
- de bancada, portátil
- Modo de funcionamento
- automático
- Outras características
- digitais, de calibração, de controle
Descrição
Introdução do produto
Recursos
Características / Especificações Técnicas

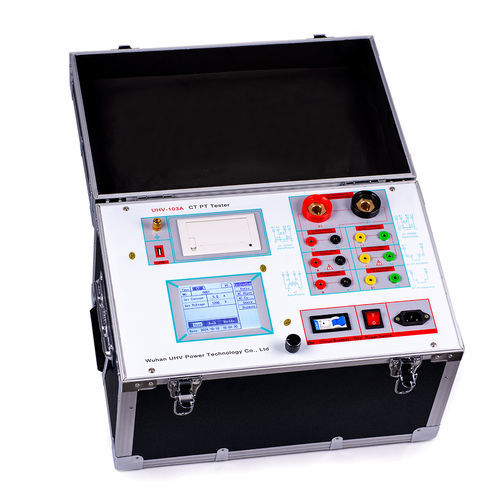

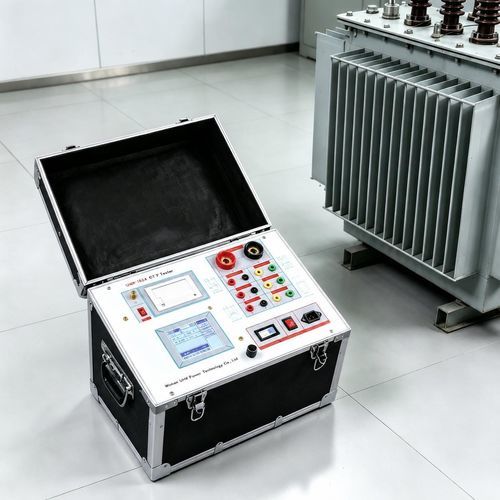

- O UHV-103A é um equipamento portátil para ensaios automáticos de transformadores de corrente (TC) e transformadores de potencial (TP) de caráter protetor e metrológico, indicado para laboratório e campo.
- Executa característica de excitação, relação de transformação, polaridade, desmagnetização, curvas de erro a 5% e 10%, verificação do circuito secundário, ensaio de resistência a tensão AC em frequência de rede e medição da carga secundária.
- Dispõe de ecrã LCD gráfico de grande dimensão, impressora micro- rápida integrada e exportação de dados via pen USB para impressão no local e geração de relatórios em PC.
Recursos
- Operação autónoma: conclui todos os itens de ensaio sem equipamentos auxiliares adicionais; suporta ensaio de TC em bucha e testes de polaridade específicos do transformador.
- Determinação automática do ponto de inflexão de excitação do TC/TP e geração automática das curvas de erro de 5% e 10%.
- Conformidade com GB1207, GB1208 e normas relacionadas.
- Armazena até 3000 conjuntos de dados preservados após falha de energia; suporte a exportação por pen USB; dados legíveis em PC padrão e utilizáveis para gerar relatórios Word.
- Impressora micro- rápida integrada e prompts intuitivos no ecrã para uso eficiente em campo.
Características / Especificações Técnicas
- Alimentação: AC 220 V ±10%, 50 Hz.
- Saída do equipamento: 0–1200 V, 5 kVA; corrente máxima configurável 20 A.
- Saída de alta corrente: 0–600 A.
- Precisão de medição de excitação: ≤ 0,5 % (0,2 % × leitura + 0,3 % × intervalo).
- Faixa de medição da resistência do enrolamento secundário: 0,1–300 Ω; precisão: ≤ 1,0 % (0,4 % × leitura + 0,6 % × intervalo).
- Faixa de medição da carga real secundária: 5–500 VA; precisão: ≤ 0,5 % (0,2 % × leitura + 0,3 % × intervalo) ± 0,1 VA.
- Medição de fase (diferença angular): 1–99,9 min; resolução: 0,1 min.
- Faixa da relação de giros TC: ≤ 25 000 A/5 A (5 000 A/1 A); precisão: ≤ 0,5 % (0,2 % × leitura + 0,3 % × intervalo).
- Entrada adicional indicada: faixa ≤ 500 kV; precisão: ≤ 0,5 % (0,2 % × leitura + 0,3 % × intervalo).
- Temperatura de operação: -10 °C a 40 °C; humidade de operação: ≤ 90 %.
- Dimensões: 410 mm × 260 mm × 340 mm; peso do host: 25 kg.
