- Wuhan UHV Power Technology Co.,Ltd.

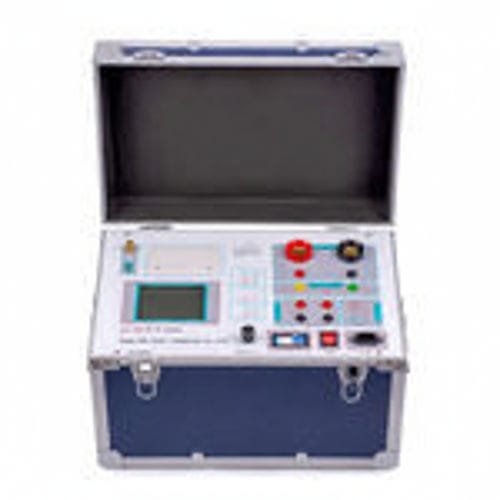

Analisador para rede elétrica UHV-103de laboratóriopara testede tensão
Guardar nos favoritos
Comparar
Características
- Âmbito de utilização
- de laboratório, para rede elétrica, para teste
- Mensurando
- de tensão
- Configuração
- portátil
- Modo de funcionamento
- automático
- Outras características
- com registrador de dados, de aquisição de dados, com impressora integrada
Descrição
Visão geral
Principais recursos
Especificações técnicas
Dados e relatórios
Aplicações
- Testador automático para transformadores de corrente (CT) e transformadores de potencial/tensão (PT) de proteção e metrológicos até 35 kV, adequado para ensaios em laboratório e em campo.
- Design em unidade única que integra excitação, medição, impressão e armazenamento de dados para verificação no local.
Principais recursos
- Suporta testes de CT e PT (proteção e metrologia).
- Atende aos requisitos de GB 20840.3-2013, GB 20840.2-2014 e normas relacionadas.
- Todos os itens de teste podem ser concluídos sem equipamentos auxiliares externos.
- Impressora micro‑rápida integrada para impressão direta dos resultados no local.
- Controlador inteligente e operação simples.
- Display LCD de grande porte com interface gráfica.
- Determinação automática do ponto de inflexão de excitação CT/PT conforme regulamentação.
- Geração automática de curvas de erro de 5% e 10%.
- Armazenamento interno para 3000 conjuntos de dados preservados após desligamento.
- Suporte para transferência de dados por U-disk; dados legíveis em PC padrão e exportáveis para relatórios WORD.
Especificações técnicas
- Modelo: UHV-103.
- Fonte de alimentação operacional: CA 220 V ±20 V, 50–60 Hz.
- Forma de onda de saída do equipamento: onda senoidal.
- Tensão de saída de excitação (unidade única): 0–1000 V.
- Corrente de excitação (ajustável): 0–20 A.
- Corrente de saída para ensaio de relação de transformação: 0–600 A.
- Faixa de medição de relação CT: 5 ～ 25 000 A / 5 A (suporta 5000 A / 1 A).
- Faixa de medição PT (T): 1 ～ 500 kV.
- Erro / Precisão: ≤ 0,5 % (0,2 % * Leitura + 0,3 % * Faixa).
- Temperatura de operação: -10 ℃ ～ +40 ℃.
- Umidade relativa: < 90 % RH.
- Altitude: ≤ 1000 m.
- Dimensões (C × L × A): 450 × 280 × 260 mm.
- Peso: ≤ 30 kg.
Dados e relatórios
- Memória interna para até 3000 conjuntos de teste com preservação após desligamento.
- Transferência de dados por U-disk para leitura em PC.
- Dados compatíveis com PC padrão; geração de relatórios WORD suportada.
- Impressora micro‑rápida integrada para relatórios imediatos no local.
Aplicações
- Ensaios em laboratório e em campo para CT e PT de proteção e metrológicos (≤35 kV).
- Design portátil e funções integradas para verificações e manutenção in loco eficientes.
VÍDEO
Catálogos
UHV-103 CT PT Analyzer -Catalog
3 Páginas
