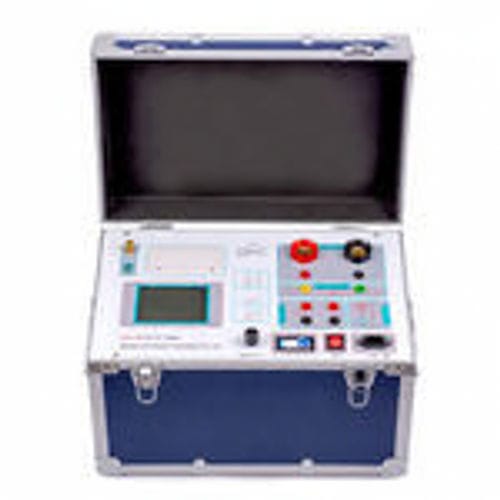

Testador de isolamento UHV-107

de tensãode alta tensãode polaridade

O UHV-107 é um testador de volt-ampere concebido para testes automáticos de transformadores de corrente (CT) e transformadores de potencial (PT) de classes proteção e medição, adequado tanto para aplicações laboratoriais quanto para ensaios em campo.

Principais características

• Operação tudo-em-um – realiza curvas de excitação, medição de relação, verificação de polaridade, desmagnetização, curvas de erro 5%/10%, carga secundária e ensaios de resistência AC sem equipamento externo.
• Análise automatizada – detecção automática do knee-point de excitação e geração automática das curvas de erro 5%/10%.
• Interface intuitiva – controlador inteligente com grande ecrã LCD gráfico para simplificar a operação.
• Relatórios no local – impressora micro-térmica integrada para resultados imediatos.
• Gestão avançada de dados – armazenamento de até 3.000 conjuntos de teste com retenção por bateria; exportação via USB para geração de relatórios Word em PC padrão.
• Projeto otimizado para campo – construção compacta e portátil para facilitar os ensaios em campo.

Características / especificações técnicas

• Fonte de alimentação: AC 220V ±10%, 50Hz
• Saída do equipamento (tensão/corrente): 0 ~ 2500 V (valor de pico, até 20 A). Observação: 0–5 A = valor real; >5 A até 20 A = valor calculado.
• Saída de alta corrente: 0 ~ 600 A
• Precisão da medição de excitação: ≤ 1.0% (0.5% × leitura + 0.5% × faixa)
• Faixa de medição da relação CT: ≤ 3000 A/1 A (equivalente a 15000 A/5 A)
• Precisão relação CT: ≤ 0.5%
• Faixa de medição da relação PT: ≤ 500 kV
• Precisão relação PT: ≤ 0.5%
• Ambiente de operação — Temperatura: -10 ℃ ～ 40 ℃; Umidade: ≤ 90%; Altitude: ≤ 1000 m
• Dimensões: 410 mm × 260 mm × 340 mm
• Peso: ≤ 25 kg
