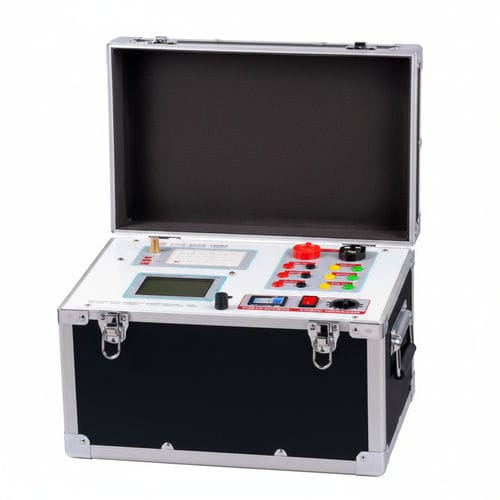

Testador antirroubo UHV-107A

de polaridadeindustrialportátil

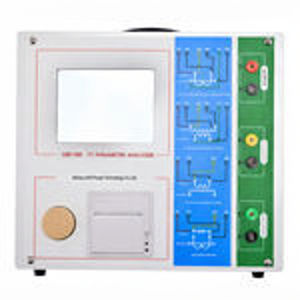

O Analisador de volt-ampère UHV-107A CT/PT é um instrumento portátil de campo para testes automatizados e abrangentes de transformadores de corrente (TC) e transformadores de potencial (TP) das classes de proteção (P-class) e de medição. Integra medição da curva de excitação com detecção automática do knee-point, geração de curvas de erro 5%/10%, verificação de razão e polaridade, ensaio de carga secundária, impressão e exportação de dados.

Principais vantagens

• Conformidade normativa: certificado GB 20840.3-2013 e IEC 60044.
• Solução all-in-one para campo: design portátil ≤22 kg sem necessidade de equipamento externo.
• Relatórios no local: impressão térmica instantânea (~8 s) e exportação USB para relatórios Word/PDF.
• Automação de alta precisão: cálculo do knee-point assistido por IA com repetibilidade ≤0,5% e mapeamento dinâmico de erro para curvas compostas 5%/10%.
• Armazenamento robusto: >3.200 registros de teste em flash de grau militar com backup por supercapacitor; operação verificada de −25°C a 55°C.
• Comissionamento rápido: interface gráfica intuitiva e fluxo guiado permitindo comissionamento de TC em menos de 15 minutos.

Principais funções

• Medição da curva de excitação com detecção automática do knee-point.
• Geração automática de curvas de erro 5% e 10% (mapa de precisão composto).
• Verificação de relação TC/TP e checagem de polaridade.
• Teste de carga secundária (carga real) e medição da resistência do enrolamento secundário sem instrumentos externos.
• Saídas integradas de alta tensão e alta corrente para testes até os limites do dispositivo; impressora térmica integrada e exportação USB.

Características / especificações técnicas

• Fonte de alimentação de trabalho: AC 220V ±10%, 50Hz.
• Saída do dispositivo: 0 ~ 2500 V, 5 kVA (valor máximo de ajuste 20 A).
• Saída de alta corrente: 0 ~ 600 A.
• Precisão de excitação: ≤0,5% (0,2% * leitura + 0,3% * faixa).
• Medição da resistência do enrolamento secundário — Faixa: 0,1 ~ 300 Ω; Precisão: ≤1,0% (0,4% * leitura + 0,6% * faixa).
• Medição da carga real secundária — Faixa: 5 ~ 500 VA; Precisão: ≤0,5% (0,2% * leitura + 0,3% * faixa) ± 0,1 VA.
• Medição de fase (diferença de ângulo) — Precisão: ±4 minutos; Resolução: 0,1 minutos.
• Precisão de contraste: 0,05%.
• Medição de relação TC — Faixa: ≤25000 A/5 A (5000 A/1 A); Precisão: ≤0,5% (0,2% * leitura + 0,3% * faixa).
• Medição de relação TP — Faixa: ≤500 kV; Precisão: ≤0,5% (0,2% * leitura + 0,3% * faixa).
• Ambiente de trabalho — Temperatura: −10°C a 40°C; Umidade: ≤90%; Altitude: ≤1000 m.
• Dimensões: 410 mm × 260 mm × 340 mm.
• Peso: ≤22 kg.
