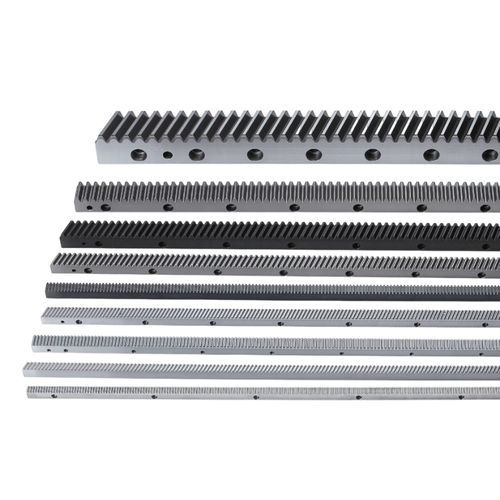

Cremalheira helicoidal CHTGH04010-DIN7
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Comprimento
MÍN: 960 mm
(37,795 in)MÁX: 1.017,88 mm
(40,074 in)
Descrição
Visão geral do produto
Dados técnicos
Unidade
mm
Características / Especificações técnicas
- Material: S50C / S45C
- Ângulo de hélice à direita: 19°31′42″
- Tratamento térmico: endurecido (HRC50-55)
- Dentes: endurecidos e retificados
- Retificado em todos os lados após o endurecimento
Dados técnicos
- Perfil do dente: helicoidal
- Código do produto: CHTGH
- Módulo (M): 4
- Tratamento dos dentes: dentes retificados
- Tratamento térmico: endurecido
- Qualidade (Q): DIN 7
- Material: S50C
- Intervalo de comprimento (L): 960 - 1017.88 mm
- Comprimento (L): 1000.00 mm
- L2: 13.8 mm
- N.º de dentes (Z): 75
- Largura (B): 39 mm
- Altura (A0): 39 mm
- Altura da linha de passo (A1): 35 mm
- D: 62.5 mm
- I: 125 mm
- N.º de furos (N°): 8
- A: 12 mm
- ød1: 10 mm
- øD: 15 mm
- E: 9 mm
- D1: 33.3 mm
- I1: 933.4 mm
- ød2: 7.7 mm
- Chanfro (f): 2 mm
- Erro total de passo (Fp): 0.052 mm
- Intervalo de força máxima de avanço: 10 - 30 kN
- Força máxima de avanço: 25.79 kN
- Peso: 10.8 kg
- Ângulo de hélice à direita (β): 19°31′42″
Unidade
mm
Características / Especificações técnicas
- Perfil do dente: helicoidal
- Código: CHTGH
- Módulo: 4
- Material: S50C / S45C
- Qualidade: DIN 7
- Comprimento: 1000.00 mm (intervalo 960–1017.88 mm)
- Largura B: 39 mm
- N.º de dentes Z: 75
- Altura da linha de passo A1: 35 mm
- Força máxima de avanço: 25.79 kN (intervalo 10–30 kN)
- Peso: 10.8 kg
