Cremalheira helicoidal MSTMQ03010-DIN8
temperadalinear

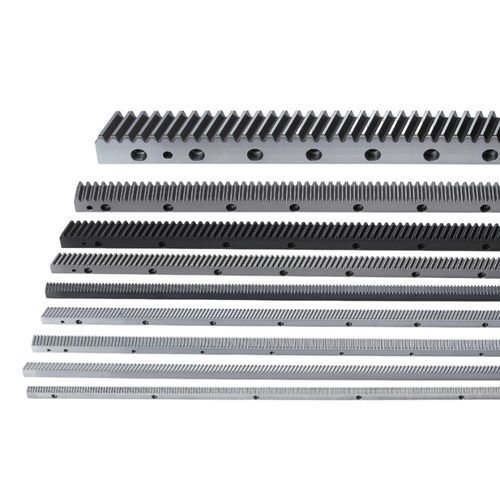

Cremalheira helicoidal - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - temperada / linear
Cremalheira helicoidal - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - temperada / linear
Cremalheira helicoidal - MSTMQ03010-DIN8 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - temperada / linear - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Yuan Yi Chang Machinery Co., Ltd. (YYC)

Características

Tipo de dentes
helicoidal
Outras características
linear, temperada
Comprimento

MÍN: 960 mm
(37,795 in)

MÁX: 1.017,88 mm
(40,074 in)

Descrição

Visão geral
  • Cremalheira de dentes retos para transmissão linear de potência e posicionamento
  • Código do produto: MSTMQ03010-DIN8
  • Material: SCM440, temperado e revenido (Dureza HRC20-28)
  • Acabamento dos dentes: fresado; Precisão: DIN 8


Dados técnicos
  • Módulo (M): 3
  • Número de dentes (Z): 108
  • Comprimento (L): 1017,88 mm (intervalo 960–1017,88 mm)
  • Largura (B): 30 mm
  • Altura (A0): 29 mm; Altura da linha de passo (A1): 26 mm
  • D: 63,62 mm; I: 127,23 mm
  • Número de furos: 8; ød1: 10 mm; øD: 15 mm; E: 9 mm; D1: 34,4 mm; I1: 949,1 mm; ød2: 7,7 mm
  • Chanfro (f): 2 mm; Erro total de passo (Fp): 0,100 mm
  • Intervalo de força máxima de avanço: ≤10 kN; Força máxima de avanço: 2,31 kN
  • Peso: 6,2 kg


Aplicações e compatibilidade
  • Desenvolvida para sistemas de acionamento linear, máquinas-ferramenta e automação que exigem precisão médio-alta (DIN 8)
  • Compatível com pinhões módulo 3 e conjuntos mecânicos com fixação passante (8 furos)


Unidades
mm
