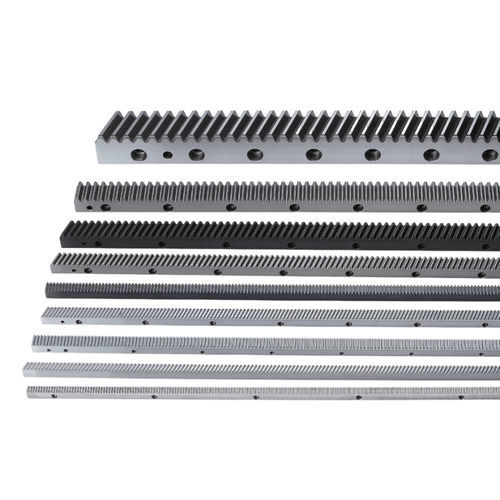

Cremalheira helicoidal CHTGH05010-DIN7retificada
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Outras características
- retificada
- Comprimento
MÍN: 960 mm
(37,795 in)MÁX: 1.017,88 mm
(40,074 in)
Descrição
Visão geral
Dados técnicos
Características / especificações técnicas
- Material: S50C / S45C
- Ângulo de hélice: dextrógiro 19°31'42"
- Tratamento térmico: endurecido (HRC50-55)
- Dentes endurecidos e retificados; retificado em todos os lados após endurecimento
Dados técnicos
- Perfil de dente: helicoidal
- Código do produto: CHTGH
- Modelo: CHTGH05010-DIN7
- Módulo (M): 5
- Qualidade (Q): DIN 7
- Material: S50C
- Comprimento (L): 1000,00 mm (intervalo 960–1017,88 mm)
- L2: 17,4 mm
- N.º de dentes (Z): 60
- Largura (B): 49 mm
- Altura (A0): 39 mm
- Altura da linha de passo (A1): 34 mm
- D: 62,5 mm
- I: 125 mm
- N.º de furos (N°): 8
- A: 12 mm
- ød1: 14 mm
- øD: 20 mm
- E: 13 mm
- D1: 37,5 mm
- I1: 925 mm
- ød2: 11,7 mm
- Chanfrado (f): 3 mm
- Erro total de passo (Fp): 0,052 mm
- Força máxima de alimentação: 41,37 kN (intervalo 30–50 kN)
- Peso: 13,1 kg
- Ângulo de hélice dextrógiro (β): 19°31'42"
- Unidade: mm
Características / especificações técnicas
- Código do produto: CHTGH
- Modelo: CHTGH05010-DIN7
- Série / Qualidade: DIN 7
- Material: S50C / S45C
- Módulo: 5
- Tipo de dente: helicoidal
- Comprimento: 1000,00 mm (intervalo 960–1017,88 mm)
- N.º de dentes: 60
- Largura (B): 49 mm
- Altura (A0): 39 mm
- Altura da linha de passo (A1): 34 mm
- Força máxima de alimentação: 41,37 kN (intervalo 30–50 kN)
- Peso: 13,1 kg
- Tratamento térmico: endurecido (HRC50-55); dentes endurecidos e retificados
- Ângulo de hélice: dextrógiro 19°31'42"
