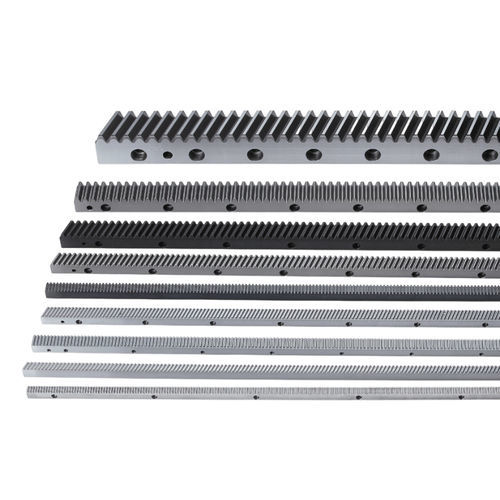

Cremalheira helicoidal CHTMH10010-DIN10
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Comprimento
1.000 mm
(39,37 in)
Descrição
Visão geral do produto
Dados técnicos
Unidade
mm
Características / especificações técnicas
- Material: S50C
- Ângulo de hélice direita: 19°31'42"
- Endurecido: Dureza HRC50-55
- Acabamento: Fresado, dentes endurecidos e jateados
Dados técnicos
- Perfil de dente: Helicoidal
- Código do produto: CHTMH
- Módulo (M): 10
- Tratamento dos dentes: Fresado
- Tratamento térmico: Endurecido
- Qualidade (Q): DIN 10
- Material: S50C
- Faixa de comprimento (L): 960-1017.88
- Comprimento (L): 1000.00
- L2: 35.1
- N.º de dentes (Z): 30
- Largura (B): 99
- Altura (A0): 99
- Altura da linha de passo (A1): 89
- D: 62.5
- I: 125
- N.º de furos (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- Chanfro (f): 5
- Erro total de passo (Fp): 0.200
- Faixa de força máxima de avanço (kN): ＞100
- Força máxima de avanço (kN): 135.18
- Peso (KG): 63.0
- Ângulo de hélice direita (β): 19°31'42"
Unidade
mm
Características / especificações técnicas
- Perfil de dente: Helicoidal
- Código do produto: CHTMH
- Módulo (M): 10
- Material: S50C
- Qualidade: DIN 10
- Comprimento (L): 1000.00 mm (Faixa: 960-1017.88 mm)
- N.º de dentes (Z): 30
- Largura B: 99 mm
- Peso: 63.0 kg
