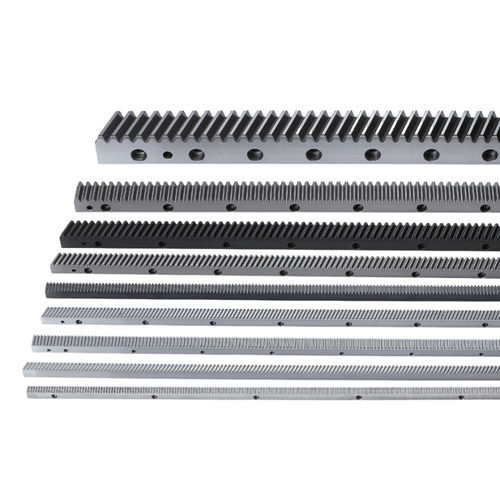

Cremalheira helicoidal CHTM02020-DIN8de precisãolinear
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Outras características
- de precisão, linear
- Comprimento
MÍN: 1.920 mm
(75,591 in)MÁX: 2.035,75 mm
(80,148 in)
Descrição
Visão geral do produto
Dados técnicos
Aplicações e vantagens
- Cremalheira helicoidal fresada, modelo CHTM02020-DIN8
- Material: S50C (sem tratamento térmico, superfície dos dentes fresada)
- Módulo: 2 · Ângulo de hélice direita: 19°31'42"
- Tratamento dos dentes: fresado · Qualidade: DIN 8 · Comprimento: 2000,00 mm (intervalo 1920–2035,75 mm)
Dados técnicos
- Perfil do dente: helicoidal
- Código do produto: CHTM
- Módulo (M): 2
- Tratamento dos dentes: fresado
- Qualidade (Q): DIN 8
- Material: S50C
- Intervalo de comprimento (L): 1920–2035,75 mm · Comprimento (L): 2000,00 mm
- L2: 8,9 mm · Nº de dentes (Z): 300
- Largura (B): 25 mm · Altura (A0): 24 mm · Altura da linha de passo (A1): 22 mm
- D: 62,5 mm · I: 125
- Nº de furos: 16 · A: 8 mm
- ød1: 7 mm · øD: 11 mm · E: 7 mm · D1: 31,7 mm · I1: 1936,6 mm · ød2: 5,7 mm
- Chanfradura (f): 2 mm · Erro total de passo (Fp): 0,078 mm/m
- Faixa de força máxima de avanço (kN): ≦10 · Força máxima de avanço (kN): 1,53
- Peso: 8,2 kg · Ângulo de hélice direita (β): 19°31'42"
Aplicações e vantagens
- Adequada para aplicações de transmissão linear de precisão média: máquinas CNC, portas automáticas, sistemas de armazenagem
- O perfil helicoidal melhora a distribuição de carga e reduz o ruído de engrenamento em relação a cremalheiras retas
- Precisão DIN 8 e controlo do erro total de passo (0,078 mm/m) para movimento linear consistente
- Solução económica quando o fresamento superficial é suficiente e não é necessário tratamento térmico
