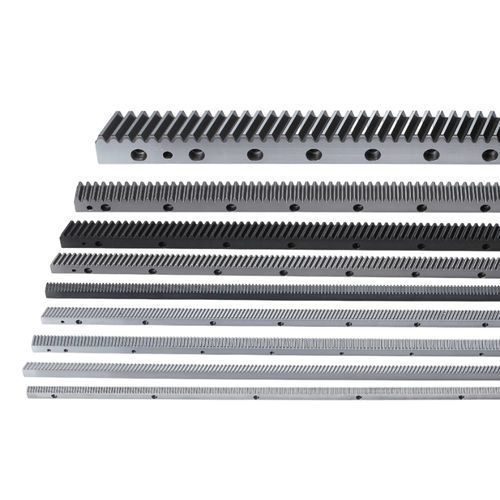

Cremalheira helicoidal CHTMH02010-DIN10
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Comprimento
1.000 mm
(39,37 in)
Descrição
Visão geral do produto
Dados técnicos
Unidades
- Tipo: Engrenagem helicoidal
- Código do produto: CHTMH02010-DIN10
- Material: S50C
- Ângulo de hélice mão direita: 19°31'42"
- Tratamento térmico: Endurecido (HRC50-55)
- Acabamento superficial: Dentes fresados; dentes endurecidos e jateados
Dados técnicos
- Perfil dos dentes: Helicoidal
- Módulo (M): 2
- Número de dentes (Z): 150
- Comprimento (L): 1000.00 mm (faixa 960-1017.88 mm)
- L2: 8.5 mm
- Largura (B): 24 mm
- Altura (A0): 24 mm
- Altura da linha de passo (A1): 22 mm
- D: 62.5 mm
- I: 125 mm
- Número de orifícios: 8
- ød1: 7 mm; øD: 11 mm; ød2: 5.7 mm
- D1: 31.7 mm; I1: 936.6 mm
- Chanfro (f): 2 mm
- Erro total de passo (Fp): 0.200
- Faixa de força máxima de avanço: ≤10 kN; Força máxima de avanço: 6.48 kN
- Peso: 4.1 kg
Unidades
- mm, kN, kg
