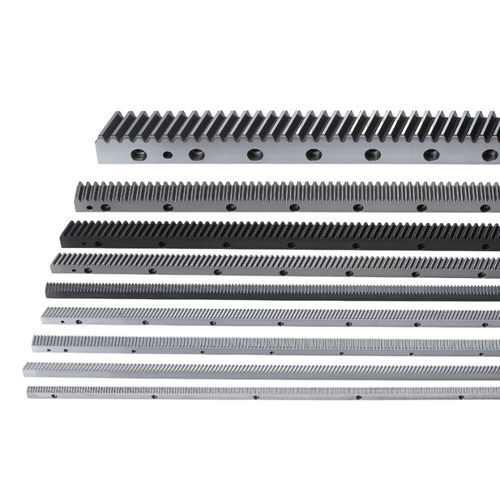

Cremalheira helicoidal CHTMH08020-DIN10
Guardar nos favoritos
Comparar
Características
- Tipo de dentes
- helicoidal
- Comprimento
1.920 mm
(75,591 in)
Descrição
Visão geral do produto
Dados técnicos
Características / especificações técnicas
- Tipo: Seção de engrenagem helicoidal para transmissão industrial
- Material: S50C
- Ângulo de hélice destro: 19°31'42"
- Tratamento térmico: Endurecido (HRC50-55)
- Tratamento dos dentes: Fresado; dentes endurecidos e jateados
Dados técnicos
- Perfil de dente: Helicoidal
- Código do produto: CHTMH
- Módulo (M): 8
- Tratamento dos dentes: Fresado
- Tratamento térmico: Endurecido
- Qualidade (Q): DIN 10
- Material: S50C
- Faixa de comprimento (L): 1920-2035.75 mm
- Comprimento (L): 1920.00 mm
- L2: 28.0 mm
- Número de dentes (Z): 72
- Largura (B): 79 mm
- Altura (A0): 79 mm
- Altura da linha de passo (A1): 71 mm
- D: 60 mm
- I: 120 mm
- Número de furos (N°): 16
- A: 25 mm
- ød1: 22 mm
- øD: 33 mm
- E: 21 mm
- D1: 120 mm
- I1: 1680 mm
- ød2: 19.7 mm
- Chanfrado (f): 4 mm
- Erro total de passo (Fp): 0.400 mm
- Faixa de força máxima de avanço (kN): 50-100 kN
- Força máxima de avanço (kN): 86.30 kN
- Peso (kg): 82.0
- Ângulo de hélice destro (β): 19°31'42"
- Unidade: mm
Características / especificações técnicas
- Modelo / Referência: CHTMH08020-DIN10
- Código do produto: CHTMH
- Módulo: 8
- Material: S50C
- Tratamento térmico: Endurecido (HRC50-55)
- Tratamento dos dentes: Fresado; dentes endurecidos e jateados
- Qualidade: DIN 10
- Comprimento (L): 1920.00 mm (Faixa: 1920-2035.75 mm)
- Número de dentes: 72
- Largura (B): 79 mm
- Peso: 82.0 kg
- Ângulo de hélice destro: 19°31'42"
- Unidade: mm
