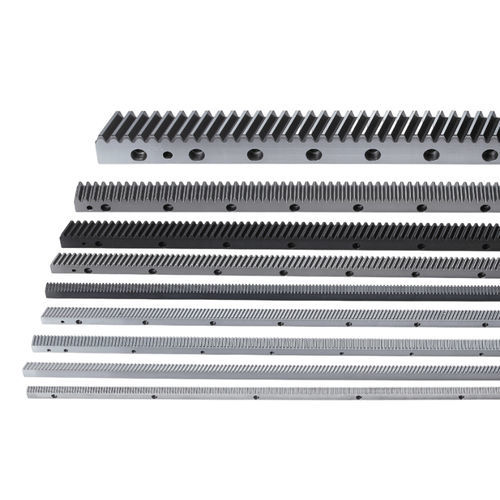

Cremalheira helicoidal CHTM06010-DIN8

Visão Geral do Produto

• Racks helicoidais fresados
• Material: S50C
• Ângulo da Hélice da Mão Direita: 19°31'42"
• Tratamento dos Dentes: Fresado

Dados Técnicos Perfil do dente: Helicoidal Código do Produto: CHTM Módulo (M): 6 Tratamento dos dentes: Fresado Qualidade (Q): DIN 8 Material: S50C Faixa de comprimento (L): 960-1017.88 Comprimento (L): 1000.00 L2: 20.9 N.º de dentes (Z): 50 Largura (B): 59 Altura (A0): 49 Altura da linha de inclinação (A1): 43 D: 62.5 I: 125 Número de furos (N°): 8 A: 16 ød1: 18 øD: 26 E: 17 D1: 37.5 I1: 925 ød2: 15.7 Chanfro (f): 3 Erro de inclinação total (Fp): 0.060 Gama de força máxima de alimentação (kN): 10-30 Força máxima de alimentação (kN): 10,89 Peso (KG): 18,8 Ângulo da hélice direita (β): 19°31'42" Unidade mm Caraterísticas / especificações técnicas

• Módulo: 6
• Material: S50C
• Qualidade: DIN 8
• Comprimento: 1000,00 mm (Faixa de Comprimento: 960-1017,88 mm)
• Número de Dentes: 50
• Largura (B): 59 mm
• Altura (A0): 49 mm
• Altura da Linha de Passo (A1): 43 mm
• Peso: 18.8 KG
• Ângulo da Hélice da Mão Direita: 19°31'42"
• Perfil dos dentes: Helicoidal
