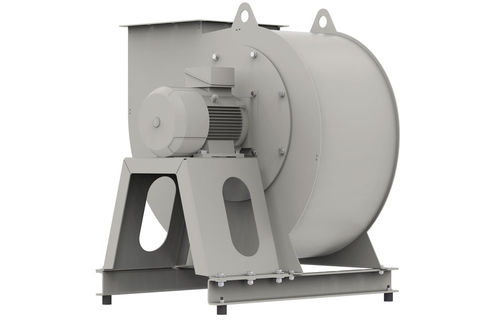

Ventilador centrífugo PK 352

de circulação de arem aço inoxidávelindustrial

Apresentação Os ventiladores de ar de processo ZIEHL-ABEGG são utilizados em máquinas industriais e sistemas de produção em vários setores. Garantem o transporte de ar necessário para ventilação, secagem e arrefecimento. Estão disponíveis versões antideflagrantes com certificação ATEX para aplicações com gases, vapores ou poeiras inflamáveis.

Características do produto Ventiladores radiais com carcaca em espiral, aspiração unilateral, acionamento direto. Temperatura máxima do meio transportado: 400 °C.

Propriedades e características

• Impulsor de alto desempenho com pás curvadas para trás, balanceado dinamicamente
• Carcaça espiral robusta, soldada, em chapa de aço revestida
• RAL 7032 ou aço inox decapado e passivado
• Motor de acionamento como motor IEC padrão nas versões IMB3 & IMB5 e outras versões comuns
• Vazão volumétrica: 22.000–100.000 m³/h
• Pressão disponível: 2.600–20.000 Pa

Conceitos de motor

• Versões de motores padrão IEC: IMB3 ou IMB5
• Motores especiais opcionais: ISO H ou motores com eixos em aço inox

Versão antideflagrante (ATEX) — características

• Proteção antistática da superfície por revestimento em pó (ex. RAL9005 e RAL7035)
• Separação de zonas possível com selo radial de eixo adequado
• Classe de temperatura: T4 / T125 °C
• Grupo de equipamento: IIB+H2
• Motor de rotor interno (AC)
• EPL: Gb / Gc / Db / Dc
• Zonas de aplicação: Zona 1 / 2 / 21 / 22
• Tipos de proteção do motor na partida: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Tipo de proteção do ventilador na partida: Ex h (segurança construtiva "c")
• Temperatura ambiente (ATEX): -20 a +40/60 °C
• Certificados: ATEX (versões antideflagrantes disponíveis)

Especificações técnicas

• Tipo: Ventilador radial centrífugo com carcaça espiral, aspiração unilateral, acionamento direto
• Temperatura máxima do meio transportado: 400 °C
• Vazão volumétrica: 22.000–100.000 m³/h
• Pressão disponível: 2.600–20.000 Pa
• Impulsor: pás curvadas para trás, balanceado dinamicamente
• Materiais da carcaça: chapa de aço revestida (ex. RAL7032) ou aço inox decapado e passivado
• Motores compatíveis: IEC IMB3 / IMB5; opções: ISO H, eixos inox
• Versões antideflagrantes: certificação ATEX, classes T4/T125 °C, EPL Gb/Gc/Db/Dc, grupo IIB+H2
• Temperatura ambiente (ATEX): -20 °C a +40/60 °C
