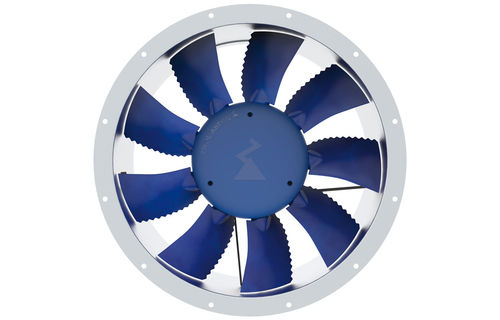

Ventilador axial MAXvent owlet

CAde motor ECindustrial

Visão geral
Há alguns anos a ZIEHL-ABEGG marcou um marco importante com a introdução de pás biomiméticas. A terceira geração de ventiladores MAXventowlet de média pressão beneficia-se deste design comprovado, oferecendo baixas emissões sonoras (melhoria até 12 dBA em comparação com modelos anteriores). O composto de alto desempenho ZAmid® torna as pás leves e resistentes à corrosão, adequadas para faixas de pressão média. O sistema modular MAXventowlet (até Ø de pá 1.400 mm) proporciona alta adaptabilidade com diferentes materiais de pá, comprimentos de carcaça e número de pás. A versão Ex é indicada para aplicações com gases e pós inflamáveis.

Especificação do produto
Este ventilador axial modular e de alto desempenho pode ser adaptado de forma ideal às exigências individuais. O design biomimético das pás garante eficiência ótima com baixa emissão de ruído e elevada densidade de potência graças a motores de rotor interno. Disponível com tecnologia AC e EC (ECblue). Tamanhos disponíveis de 315 a 1.400 mm, vazões até 144.500 m³/h e elevações de pressão estática até 2.200 Pa.

Propriedades e características especiais

• Baixos custos operacionais devido à eficiência otimizada e emissões sonoras mínimas graças ao design biomimético das pás
• Ângulo das pás ajustado de fábrica combinado com número de pás selecionável para ajuste ótimo ao ponto de operação
• Carcaças curtas e longas conforme Eurovent (315 - 1.400 mm)
• Materiais da carcaça: aço galvanizado, aço inoxidável 304 ou 316L; revestimento de cor ou galvanização a quente opcionais
• Funcionamento suave e elevada durabilidade devido ao balanceamento dinâmico em 2 níveis
• Disponível para zonas de explosão: zona 1 & 2 para gases e zona 21 & 22 para pós (grupo de equipamento II) em conformidade com a Diretiva 2014/34/UE

Conceitos de motor

• Motores de rotor interno
• Também disponíveis mediante solicitação: padrões de motor IEC, NEMA e outros
• Opções de rotor externo: tecnologia ECblue com controlador integrado adaptado ao ventilador

Versão com proteção contra explosão

• Disponível em 14 tamanhos (315 – 1.400 mm)
• Classe de temperatura: T4 / T125°C
• Grupo de equipamento: IIB + H2 / IIIC
• Motor de rotor interno (AC) disponível
• EPL: Gb / Gc / Db / Dc
• Zonas aplicáveis: 1 / 2 / 21 / 22
• Tipos de proteção de ignição do motor: Ex db / Ex db eb
• Tipo de proteção de ignição do ventilador: Ex h (segurança construtiva “c”)
• Intervalos de temperatura ambiente adequados: -20/-60 a +40/+60°C (dependendo da configuração)
• Certificados: ATEX, IECEx

Especificações técnicas

• Série / Modelo: MAXventowlet
• Design das pás: pás biomiméticas em composto de alto desempenho ZAmid®
• Diâmetros de pás disponíveis: 315 mm até 1.400 mm
• Vazão máxima de ar: até 144.500 m³/h
• Pressão estática máxima: até 2.200 Pa
• Opções de carcaça: aço galvanizado, aço inoxidável 304, aço inoxidável 316L; revestimento de cor ou galvanização a quente opcionais
• Comprimentos de carcaça: curto e longo conforme Eurovent
• Balanceamento: balanceamento dinâmico em 2 níveis
• Tecnologias de motor: rotor interno AC, rotor externo EC (ECblue) com controlador integrado; opções IEC/NEMA mediante solicitação
• Proteção contra explosão: certificado para zonas 1/2 (gás) e 21/22 (pó) conforme Diretiva 2014/34/UE, classe de temperatura T4/T125°C, EPL Gb/Gc/Db/Dc
• Aplicações: centrais elétricas, energia eólica, torres de resfriamento, refrigeração industrial e de processo, tecnologia químico-petroquímica, cabines de pintura e sistemas de extração, tecnologia de secagem, tecnologia ferroviária, aplicações marítimas, logística de armazenagem, indústrias alimentares
