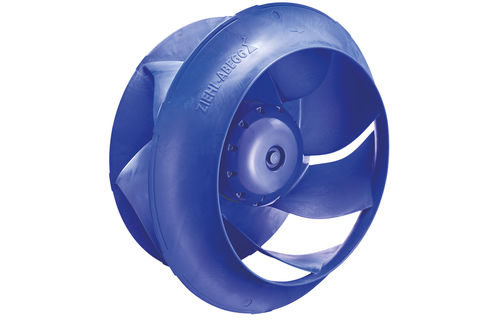

Ventilador centrífugo ZAvblue

CAde motor ECem material plástico

Visão geral
O ZAvblue é um impulsor de funcionamento livre projetado para ventilação de alto volume em escoamento axial e em espaços de instalação reduzidos. A altura total compacta está em conformidade com os padrões do mercado para permitir substituição direta e, em alguns casos, possibilitar o uso de dimensões menores sem perda de desempenho. O projeto reduz perdas de ar, desempenho e deflexão em condições de escoamento axial.

Especificação do produto
Impulsor de funcionamento livre com 7 pás curvadas para trás e estriadas, disponível nos diâmetros 175–630 mm. Impulsor em material compósito. Bocal de entrada opcional em plástico. Vazão em sopro livre até aprox. 19.000 m³/h e aumento máximo de pressão estática até 800 Pa. Módulos GR disponíveis para integração compacta em aplicações clientes com alimentação de ar horizontal ou vertical.

Propriedades e características especiais
Altas vazões volumétricas, alta eficiência e baixos níveis de potência acústica alcançados por geometria tridimensional das pás com saída diagonal e redução do tom de rotação. Adequado para aplicações de baixa pressão e espaços de montagem reduzidos. A série completa cumpre ErP 2015, incluindo tecnologia AC.

Conceitos de motor

• Motores de rotor externo EC: tecnologia ECblue com controlador integrado ajustado ao ventilador
• Motores de rotor externo AC

Aplicações (selecionadas)

• Ventilação (aplicações de baixa pressão, espaços de instalação reduzidos)
• Ventilação residencial
• Bombas de calor
• Centros de dados e arrefecimento de telecomunicações
• Refrigeração industrial e de processo

Especificações técnicas

• Modelo/série: ZAvblue
• Impulsor: funcionamento livre, 7 pás curvadas para trás e estriadas
• Material: material compósito
• Diâmetros disponíveis: 175–630 mm
• Bocal de entrada opcional: plástico
• Vazão (sopro livre): aprox. 19.000 m³/h
• Aumento máximo de pressão estática: até 800 Pa
• Tecnologias de motor: AC; EC (ECblue com controlador integrado)
• Vantagens de projeto: design compacto com altura total conforme o padrão de mercado para substituição direta; perdas de ar/desempenho/deflexão reduzidas em escoamento axial
• Acústica: baixos níveis de potência acústica devido à geometria 3D das pás com saída diagonal e redução do tom de rotação
• Instalação: módulos GR para instalação compacta (alimentação de ar horizontal e vertical)
