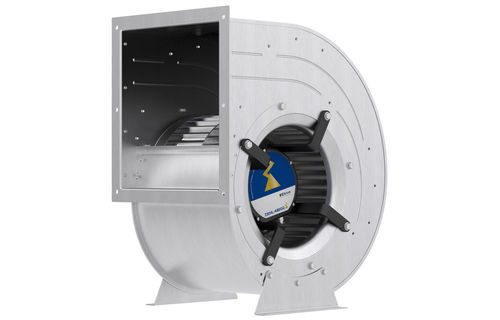

Ventilador centrífugo R series

de motor ECindustrialcom pás retas inclinadas para a frente

Visão geral
Ventoinhas radiais centrífugas EC ZIEHL-ABEGG da Série R em carcaça espiral otimizada com pás curvadas para a frente. Disponíveis em versões de entrada simples e dupla, adequadas para HVAC, arrefecimento de equipamentos e sistemas de extracção. Projeto otimizado para eficiência energética e comportamento acústico favorável.

Descrição detalhada
A Série R apresenta uma carcaça em espiral e um elevado número de pás dianteiras. A geometria é otimizada para operação em carcaça espiral, garantindo alto rendimento e redução do ruído tonal das pás. Estão disponíveis várias dimensões e pontos de desempenho conforme a versão.

Construção e montagem

• Carcaça em chapa espiral (galvanizada).
• Flange de descarga e suporte de montagem para instalação direta.
• Versões com aspiração simples (um lado) e aspiração dupla (dois lados).

Desempenho e dimensões

• Tamanhos (exemplos): aspiração simples 180–450 mm, aspiração dupla 250–450 mm (outras dimensões disponíveis).
• Caudais volumétricos até aprox. 9.000 m³/h (dependendo da versão).
• Pressões estáticas até aprox. 1.100 Pa (dependendo da versão).

Tecnologia do motor & eletrónica

• Motores EC de rotor externo.
• Tecnologia ECblue com controlador integrado ajustado ao ventilador.

Características & particularidades

• Alta densidade de potência volumétrica e eficiência energética.
• Redução do ruído tonal devido ao elevado número de pás.
• Carcaça com flange de descarga e suporte de fixação.
• Versões adaptadas a aplicações industriais e HVAC.

Aplicações

• Sistemas HVAC e unidades de tratamento de ar.
• Arrefecimento de equipamentos e componentes eletrónicos.
• Sistemas de extracção e ventilação.
• Máquinas de embalagem e linhas de produção.
• Módulos de ventilação para salas limpas e postos de trabalho.

Características / especificações técnicas

• Tipo: ventoinha centrífuga (radial) EC em carcaça espiral.
• Material da carcaça: chapa galvanizada (carcaça espiral).
• Tamanhos nominais: exemplos 180–450 mm (aspiração simples), 250–450 mm (aspiração dupla).
• Caudal volumétrico: até ~9.000 m³/h (dependendo da versão).
• Pressão estática: até ~1.100 Pa (dependendo da versão).
• Montagem: na flange de descarga ou com suportes de fixação.
• Impulsor: pás curvadas para a frente, elevado número de pás para baixo ruído.
• Transmissão: motores EC de rotor externo com ECblue e controlador integrado.
