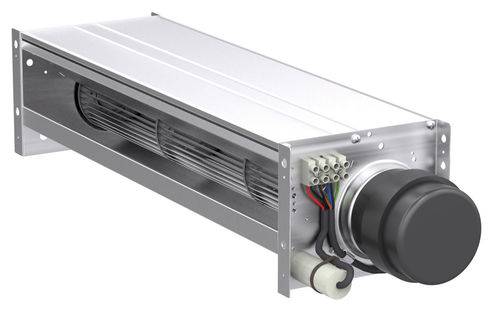

Ventilador centrífugo Q series

CAcom motor sem escovasde motor EC

Visão geral
Independentemente do sistema ou da solução escolhida, a ZIEHL-ABEGG é sempre a escolha adequada. Com arrefecimento direcionado através de ventiladores ZIEHL-ABEGG, podem ser absorvidas cargas de pico elevadas. Esta opção oferece flexibilidade no projeto do sistema para novas instalações. Em instalações existentes, é possível alcançar um aumento considerável de desempenho com as medidas de retrofit adequadas. Graças ao arrefecimento ideal com os ventiladores de fluxo transversal da série Q, obtêm-se também temperaturas mais constantes e uma vida útil mais longa para os seus transformadores a seco. Nossa filosofia: adaptação ideal para desempenho otimizado.

Especificação do produto
Ventiladores de fluxo transversal com diâmetro do tambor de 60 a 120 mm e comprimentos de componente até 1.200 mm. Carcaça com fluxo de ar a 90° ou 180° fabricada em perfil extrudado de alumínio robusto. Tambores em todas as dimensões também disponíveis sem carcaça.

Propriedades e particularidades
O tamanho de quadro QR06 também está disponível como unidade plug-in de 19". Possibilidade de acionamento do motor em versão 24 V corrente contínua (motor brushless). Motores totalmente controláveis em velocidade.

Conceitos de motor

• Motores de rotor externo
• Tecnologia ECblue com controlador integrado adaptado ao ventilador
• Tecnologia AC

Tipos de modelos disponíveis (exemplos mostrados na página)
Variantes de ventiladores de fluxo transversal QK e QR (várias comprimentos e configurações QK / QR disponíveis).

Especificações técnicas

• Diâmetro do tambor: 60 a 120 mm
• Comprimentos do componente (tambor): até 1.200 mm
• Ângulos de fluxo da carcaça: 90° ou 180°
• Material da carcaça: perfil extrudado de alumínio robusto
• Tambores também disponíveis sem carcaça
• Tamanho QR06 disponível como unidade plug-in 19"
• Opções de motor: tecnologia AC; tecnologia ECblue com controlador integrado; motor brushless 24 V DC opcional
• Os motores podem ser totalmente controlados em velocidade
