Ventilador centrífugo Cpro

de circulação de arCAde motor EC

Visão geral

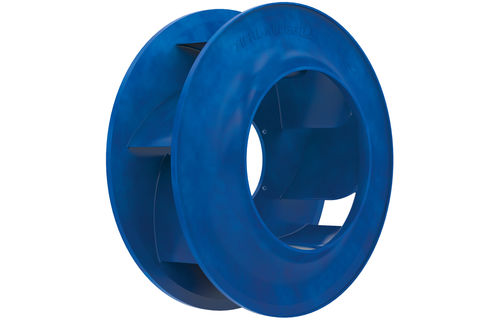

O rotor centrífugo Cpro ZAmid® combina massa muito baixa com elevada estabilidade e eficiência. O composto de alto desempenho ZAmid® reduz a massa em comparação com o aço, prolonga a vida útil, diminui o consumo de energia e reduz significativamente a emissão sonora. A geometria tridimensional das pás é adequada para aplicações exigentes em temperatura, higienização e ar condicionado.

Especificação do produto
Rotor de livre funcionamento Cpro em ZAmid® com 7 pás perfiladas curvadas para trás, disponível em diâmetros de 250–630 mm. Caudais em descarga livre até 30.000 m³/h e aumento de pressão estática até 2.500 Pa. Versões com cubo e bocal de admissão incluindo dispositivo de medição de caudal volumétrico. Módulos GR para instalação compacta em sistemas de clientes com alimentação de ar horizontal ou vertical. Ventiladores ER embutidos para aplicação com amortecimento de vibrações em unidades centrais de climatização com fluxo de ar horizontal.

Propriedades e características especiais
Rotor com difusor rotativo sem pás para elevados níveis de eficiência e comportamento acústico favorável. Geometria 3D especial das pás que reduz o ruído tonal. O material ZAmid® permite uma faixa de temperatura de -35 °C a +80 °C e oferece alta resistência química. ZAmid® certificado para proteção contra incêndio disponível para conformidade com DIN EN 45545-2.

Conceitos de motor

• Motores de rotor externo: tecnologia ECblue com controlador integrado ajustado ao ventilador
• Motores de rotor externo: tecnologia AC
• Motores de rotor interno: PMblue EC (ímã permanente) com controlador integrado
• Motores de rotor interno: tecnologia AC

Especificações técnicas

• Modelo/série: Cpro ZAmid®
• Material: composto de alto desempenho ZAmid® (opção de proteção contra incêndio)
• Diâmetro do rotor: 250–630 mm
• Número de pás: 7 pás perfiladas, curvadas para trás
• Caudal máx.: até 30.000 m³/h (descarga livre)
• Pressão estática máx.: até 2.500 Pa
• Intervalo de temperatura de funcionamento: -35 °C a +80 °C
• Acústica: difusor rotativo sem pás e geometria 3D das pás para redução do ruído tonal
• Resistência química: elevada devido ao material
• Variantes: rotor livre, versões com cubo e bocal de admissão com dispositivo de medição, módulos GR, ventiladores ER embutidos
• Tecnologias de motor suportadas: ECblue, PMblue (rotor interno PM), AC
• Benefícios: significativamente mais leve que o aço, maior durabilidade, menor consumo de energia, níveis sonoros reduzidos
