Unidade electrônica de controle de tensão Dcontrol, Ucontrol, Acontrol

Visão geral
Reguladores eletrônicos de tensão (dispositivos de controlo por ângulo de fase) e unidades de controlo com transformador para regulação simples e económica da velocidade de motores de rotor externo e ventiladores. Equipamentos disponíveis para correntes nominais até 80 A, com interruptores integrados de 5 posições como padrão.

Principais versões

• Acontrol (1~): controladores monofásicos com ajuste de velocidade através de manípulo integrado ou sinal 0–10 V; faixa de 2,5–20 A conforme o modelo.
• Dcontrol (3~): controladores trifásicos por controlo de ângulo de fase para funcionamento individual ou em paralelo; faixas de 2 a 80 A conforme o modelo.
• Ucontrol (3~): dispositivo universal trifásico com modos de funcionamento predefinidos e entradas/saídas integradas; faixas até 80 A.

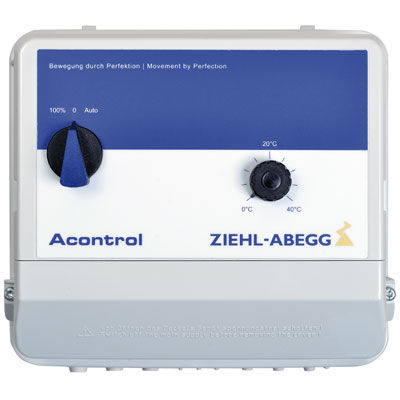

Acontrol — Especificação do produto
Variação de velocidade segundo o princípio do controlo por ângulo de fase. Adequado para funcionamento individual ou em paralelo de motores ou ventiladores 1~.

Acontrol — Características e particularidades

• Otimizado para combinação com motores de rotor externo e ventiladores ZIEHL-ABEGG.
• Ajuste local de velocidade simples através de manípulo integrado ou controlo remoto via sinal 0–10 V.
• Versões com funções de regulação integradas: desde controladores simples de pressão/temperatura até dispositivos de controlo universais; entradas e saídas adicionais integradas.
• Configurações específicas por setor disponíveis (ex.: computador de ventilação para aplicações agrícolas com Acontrol 1~).

Dcontrol + Ucontrol — Especificação do produto
Variação de velocidade segundo o princípio do controlo por ângulo de fase para motores e ventiladores 3~. Controlo individual ou em paralelo de motores/ventiladores.

Dcontrol + Ucontrol — Características e particularidades

• Dcontrol: regulador de velocidade com comando através de sinal 0–10 V; versões com funções de regulação integradas para controlo de pressão e temperatura.
• Ucontrol: dispositivo universal com modos predefinidos fáceis de selecionar e entradas/saídas adicionais integradas.
• Combinação ideal com motores e ventiladores ZIEHL-ABEGG.

Seleção e variantes

• Faixas de corrente disponíveis: de 2,5 A até 80 A conforme o modelo (exemplos: 2,5 A, 5 A, 6 A, 10 A, 12 A, 14 A, 15 A, 16 A, 20 A, 25 A, 35 A, 50 A, 80 A).
• Linhas monofásicas (1~) e trifásicas (3~) conforme a versão.
• Tensões nominais comuns: 230 V, 400 V, 500 V (dependendo da variante).

Aplicações típicas

• Controlo de velocidade de ventiladores e motores de rotor externo em sistemas de ventilação e HVAC.
• Soluções económicas para tarefas simples de controlo de motores e instalações em que o custo de investimento é prioritário.
• Configurações específicas disponíveis para a agricultura e outras necessidades sectoriais.

Características técnicas / especificações

• Princípio de controlo: controlo por ângulo de fase ou controlo por transformador, conforme a versão.
• Correntes nominais: até 80 A conforme o modelo.
• Tipos de linha: monofásico (1~) para Acontrol; trifásico (3~) para Dcontrol e Ucontrol.
• Tensões nominais: 230 V, 400 V, 500 V (dependendo da variante).
• Ajuste de velocidade: manípulo integrado (Acontrol) ou sinal 0–10 V para comando de velocidade.
• Entradas/saídas: versões com I/O integrados para funções de regulação (pressão, temperatura, etc.).
• Modos de funcionamento: Ucontrol oferece modos predefinidos fáceis de selecionar.
• Controlo local: interruptores integrados de 5 posições como padrão.
• Compatibilidade: otimizado para motores e ventiladores ZIEHL-ABEGG.
