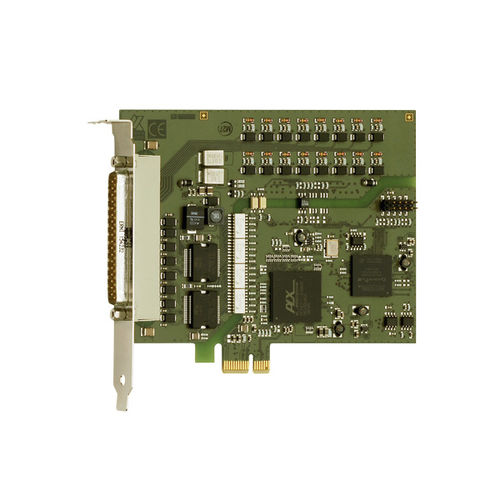

デジタル入出カード APCIe-1500

コンパクトPCIISAPCI Express

PCI-Express 32デジタルI/OボードAPCIe-1500は、32デジタル入出力、24V、14入力は割り込み可能です。16のデジタル電源出力には保護ダイオードとフィルターが装備されています。このボードはPCIボードAPCI-1500と完全な互換性があります。過酷な産業環境における産業用I/O制御、信号切り替え、モーターや照明などのON/OFF監視などのアプリケーションに特に適しています。APCIe-1500には割り込み入力があります。割り込み入力は、ルーチン・モニタリングや評価タスクのための継続的な周期的クエリ・プロセス（ポーリング）に取って代わります。これにより、プロセッサとソフトウェアの負荷が軽減されます。デジタル入力の状態が変化すると、APCIe-1500は割り込みを発生させ、システムは割り込みルーチンを通してイベントに反応し、リアルタイム基準を満たします。 特徴 3つのプログラマブルタイマー PCIバス用デジタルI/OボードAPCI-1500およびCompactPCIバス用CPCI-1500と互換性のあるコネクタおよびソフトウェア ISAボードPA1500と互換性のあるコネクタ ボード機能のテストおよび設定用モニタリング・プログラム 入力 16個の光絶縁デジタル入力、24 V、14個の割り込み可能入力を含む 逆電圧保護 全入力はフィルタリング済み 出力 16個の光学的に絶縁されたデジタル出力、10 V～36 V チャンネルあたりの出力電流 500 mA 出力を "0 "にリセットするためのタイマー・プログラマブル・ウォッチドッグ 短絡、過熱、電圧降下またはウォッチドッグ時にステータス・レジスタを通じた診断レポート ウォッチドッグ、タイマー、エラーによる割り込みトリガー 電源投入時、出力を "0 "にリセット 16出力の短絡電流 ~ 3 A typ
