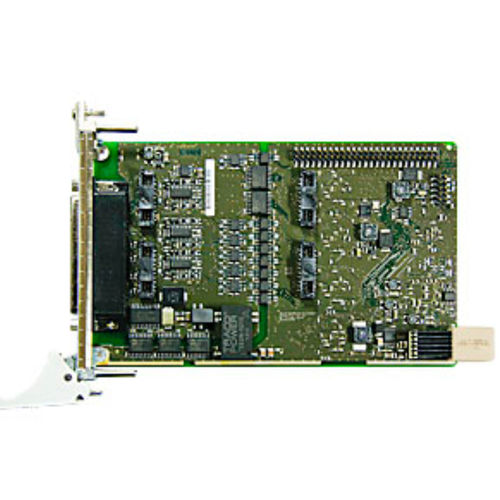

CompactPCIシリアル多機能カウンタボードCPCIs-1711は、高速カウンタ入力を備えています。4つのプログラマブル機能モジュールを備えています。インクリメンタルカウンタ、SSI Synchronous Serial Interface、カウンタ/タイマ、パルス収集、周波数、パルス幅、周期時間、速度測定、PWM、BiSS-Master、デジタルI/O、Sin/Cos、EnDat 2.2などの機能を選択できます。このボードは、イベント・カウント、位置捕捉、モーション・コントロール、バッチ・カウントなどのアプリケーションに適しています。
CPCIs-1711ボードは、CompactPCIシリアル用の高速多機能マルチチャンネル・カウンターボードです。このボードの特長は、幅広いアプリケーションと過酷な産業環境における高精度と信頼性です。このボードを使用することで、同じハードウェアベースで様々なアプリケーションを実現することができます。このボードには、ユーザーに最大限の効率と最小限のスペースと部品を提供する機能が搭載されています。機能は、付属のソフトウェアにより、各チャンネルごとに個別に設定できます。このボードの柔軟なプログラミング機能により、さまざまなユーザー・アプリケーションを迅速かつ容易に開発し、さらなる要求に応じて再構成することができます。FPGAボードの構造により、ソフトウェアの適応により、さらなる計数アプリケーションの実現が可能です。お問い合わせ
特徴
32ビットデータアクセス
RS422ドライバ 5 MHz (ご要望により最大20 MHz)
RS422/TTL入出力信号(CPCIs-1711)または24V入力信号(CPCIs-1711-24V)
4つのオンボード・プログラマブル機能モジュール
機能
インクリメンタルエンコーダ(90°位相シフト信号)取得用インクリメンタルカウンタ
---
