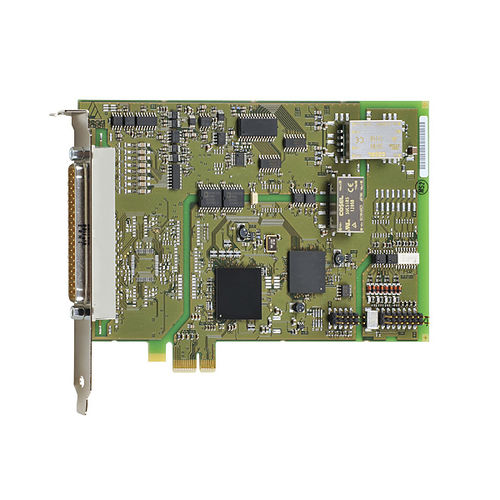

アナログ入力カード APCIe-3021

デジタルPCI Expressデジタル入力8

PCI-Expressアナログ入力ボードAPCIe-3021は、16SE/差動入力、16ビット、8デジタルI/O、24Vを搭載しています。このボードは、産業プロセス制御、計測技術、監視などのアプリケーションに特に適しており、例えば、マルチチャンネルデータ収集、化学プロセスの制御、センサーデータの収集、過酷な産業環境での電流測定などに使用できます。 特徴 アナログ入力 16シングルエンド/8差動入力 16ビット分解能 光絶縁 500 V スループット：100 kHz 入力レンジ0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（オプション）各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI Express DMA 過電圧保護 入力フィルター159 kHz アナログデータ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる取り込みトリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（単一またはシーケンス）が開始されます。
