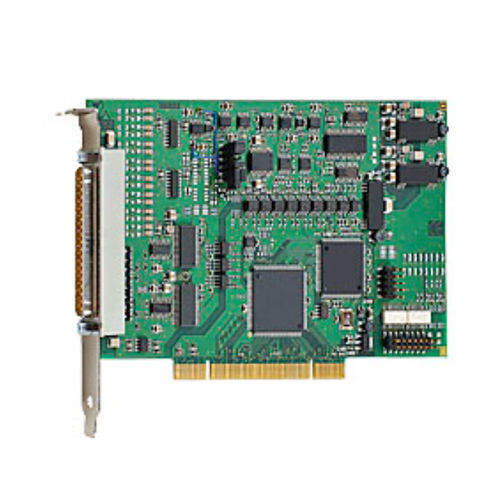

アナログ入出カード APCI-3120

デジタルPCI入出力8

PCIアナログI/OボードAPCI-3120は、16SE/8差動入力（16ビット）、8/4アナログ出力（14ビット）、8デジタルI/O（24V）を備えています。このボードは、産業プロセス制御、計測技術、監視の分野でのアプリケーションに特に適しており、例えば、多チャンネルデータ収集、化学プロセスの制御、センサーデータの収集などに使用できます。周期的時間カウンタまたはウォッチドッグとして使用可能なタイマーを搭載しています。 特徴 アナログ入力 16シングルエンド/8差動入力または8シングルエンド/4差動入力 16ビット分解能 光絶縁 500 V スループット：100 kHz ー入力電圧：ー0ー10V, ±10V, 0-5V, ±5V, 0-2V, ±2V, 0-1V, ±1V, 0-20mA (ーオプション) ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI DMA 過電圧保護 入力フィルター159 kHz アナログデータ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる取り込みトリガー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（シングルまたはシーケンス）が開始されます。 割り込み：シングル・チャンネル終了、マルチ・チャンネル終了、スキャン・リスト終了
