アナログコンパクトPCI カード CPCIs-3121

デジタルシリアル

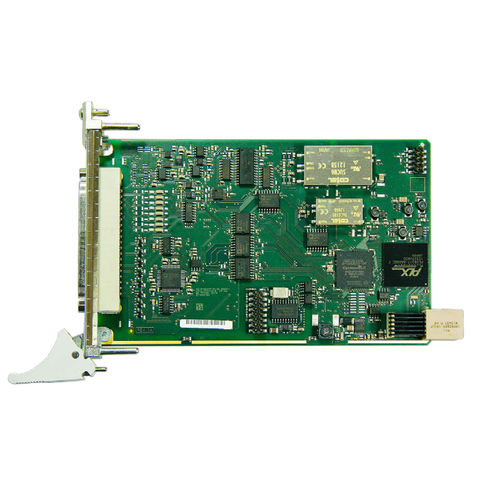

CompactPCIシリアル・アナログI/OボードCPCIs-3121は、16 SE/8差動入力、16ビット、8/4アナログ出力、16ビット、8デジタルI/O、24 Vを備えています。このボードは、産業用プロセス制御、計測技術、監視などのアプリケーションに特に適しており、例えば、過酷な産業環境下での多チャンネルデータ収集、化学プロセスの制御、センサーデータの収集、電流測定などに使用できます。 特徴 アナログ入力 16シングルエンド/8差動入力 16ビット分解能 光絶縁 500 V スループット： 100 kHz 入力レンジ0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA（オプション）各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用DMA 過電圧保護 入力フィルター159 kHz アナログ収集 生録：生録：生録：生録の生（生録の生録 ー周期的タイマー制御によるー自動アナログ収集 スキャンリストによる収集：ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ーソフトウェア、ー、ータイマー、ー外部イベントーによるー トリガー機能：ソフトウェア・トリガまたは外部トリガ：デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集（シングルまたはシーケンス）が開始されます。 ャ ン ネ ル の ャ ン ネ ル 終 了 、 マ ル チ チ ャ ン ネ ル 終 了 、 スキャンリスト終了
