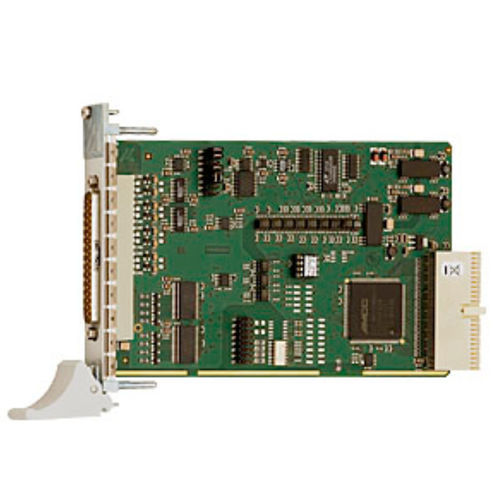

アナログ入力カード CPCI-3001
コンパクトPCIPXIプログラム可能

アナログ入力カード
アナログ入力カード
お気に入りに追加する
商品比較に追加する


特徴

信号タイプ
アナログ
バス規格
コンパクトPCI, PXI
その他の特徴
プログラム可能

詳細

CompactPCIアナログ入力ボードCPCI-3001は、16/8/4 SEまたは8/4差動入力、12ビット、スループット・レート100kHz。さらに、8つのデジタルI/Oと2つのタイマーを備えています。 このボードは、工業プロセス制御、計測技術、モニタリングの分野でのアプリケーションに特に適しており、例えば、多チャンネルデータ収集、化学プロセス制御、センサーデータ収集などに使用できます。 特徴 PXIシステムに機能制限付きで挿入可能 ボード機能のテストおよび設定用モニタリングプログラム アナログ入力 16シングルエンド/8差動入力または8シングルエンド/4差動入力または4シングルエンド入力 12ビット分解能 スループット:100 kHz 入力電圧:0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA(オプション)各チャンネルごとにソフトウェアで自由にプログラム可能 ゲインPGA x1、x2、x5、x10は各チャンネルごとにソフトウェアで自由にプログラム可能 アナログデータ収集用PCI DMA アナログ収集 単一チャンネル、複数チャンネル、スキャンリストによる複数チャンネル サイクリック・タイマー制御による自動アナログ収集 スキャンリストによる収集:ゲイン、チャンネル、ユニポーラ/バイポーラで最大16エントリ ソフトウェア、タイマー、外部イベントによる捕捉トリガー トリガー機能:ソフトウェア・トリガまたは外部トリガ:デジタル入力 0 の 0 V から 24 V への信号切り替えにより、アナログ収集(シングルまたはシーケンス)が開始されます。 割り込み:シングル・チャンネル終了、マルチ・チャンネル終了、 スキャンリスト終了

---
