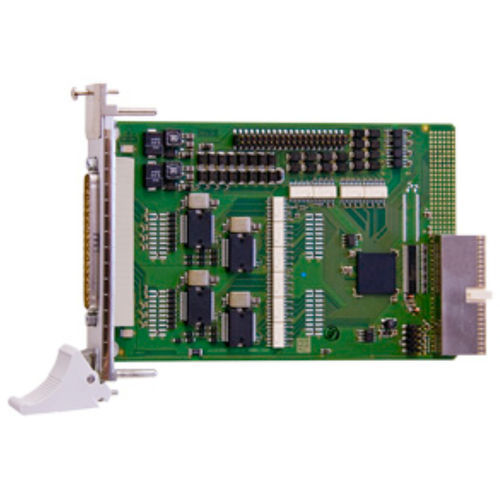

デジタル入出カード CPCI-1564

コンパクトPCI電流入出力64

CompactPCI 3,3V 64デジタルI/OボードCPCI-1564は、32デジタル入力、24V、32デジタル出力、24Vを備えています。このボードは、過酷な産業環境におけるI/O制御、モーターや照明などのON/OFF監視などのアプリケーションに特に適しています。32出力（11～36V）は、1チャンネルあたり500mAの出力電流を持ち、電源投入時に "0 "にリセットされます。ボードは1000Vまで光学的に絶縁されています。 特徴 32個の光学的に絶縁されたデジタル入力、24 V、16個の割り込み可能入力と3個のカウンタ入力を含む 入力は4グループ8チャンネルで構成され、各グループは独自のグランドラインを持っています。 逆電圧保護 全ての入力はフィルタリング済み 32個の光絶縁デジタル出力、11 V～36 V 各チャンネル出力電流 500 mA 出力を "0 "にリセットするウォッチドッグ 電源オン時に出力を "0 "にリセット 8出力合計電流 1.85 A 出力あたりの最大短絡電流 1.7 A 電子ヒューズ 過熱および過電圧保護 保護ダイオードおよびフィルター付き24 V電源出力 24V外部電圧供給（スクリーンおよびフィルター付き 外部電源電圧が7 V以下に低下した場合のシャットダウンロジック 安全機能 光絶縁 1000 V クリープ距離 IEC 61010-1 高速過渡（バースト）、過電圧、静電放電、高周波EMIに対する保護 カウンタ、タイマによる割り込み起動 入力と出力のグランドラインを分離
