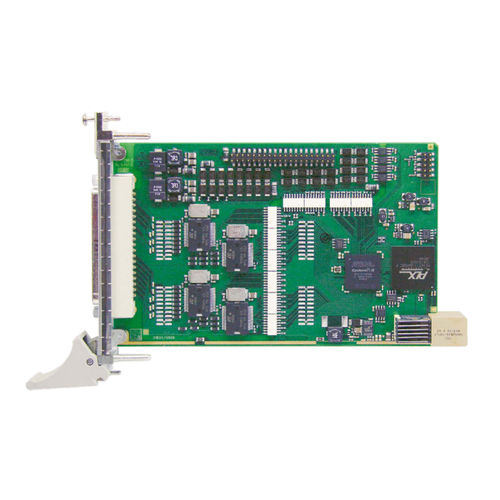

デジタルコンパクトPCI カード CPCIs-1564

シリアル

CompactPCIシリアル64デジタルI/OボードCPCIs-1564は、32デジタル入力、24V、32デジタル出力、24Vを備えています。チャンネル0-2は32ビットカウンタ入力（最大500kHz）として使用できます。このボードは産業用I/Oボード用であるため、すべての入力はフィルタリングされ、逆電圧から保護されています。入出力は1000Vまで光学的に絶縁されており、高速過渡現象、過電圧、静電放電、高周波EMIから保護されています。このボードは、40 °Cから+85 °Cまでの拡張温度範囲を持っています。 特徴 入力 光学的に絶縁された32入力、24 V、16の割り込み可能入力を含む チャンネル0-2は32ビットカウンタ入力として使用可能（最大500 kHz） 逆電圧保護 全入力をフィルタリング 出力 32の光学的に絶縁された出力、11～36 V チャンネルあたりの出力電流 500 mA 合計電流：3 A typ. (PTC抵抗を通してヒューズ付き) 出力を "0 "にリセットするウォッチドッグ 電源投入時、出力を "0 "にリセット 電流制限：～1.5A/8チャンネル（PTCを通して） 出力あたりの短絡電流：～1.5 A typ 自己復帰型ヒューズ（電子ヒューズ） 過熱および過電圧保護 保護ダイオードおよびフィルター付き24 V電源出力 外部24V電圧供給はスクリーンとフィルター付き 外部電源電圧が7 V以下に低下した場合のシャットダウンロジック タイマー/ウォッチドッグ/カウンター タイマ2個（分解能12ビット）、うち1個はウォッチドッグとして使用可能 3カウンタ（32ビット）
