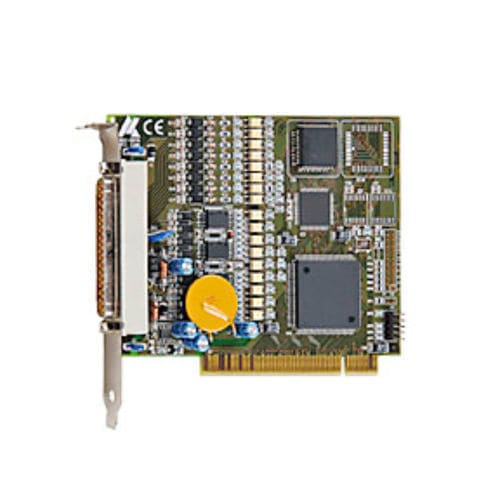

PCI 32デジタルI/OボードAPCI-1500は、14の割り込み可能入力を含む16のデジタル入力、24Vを備えています。32の出力は、各チャンネル500 mAの出力電流を持ち、電源オン時に "0 "に設定されます。ウォッチドッグは出力を "0 "に設定でき、外部電源電圧が5V以下に低下した場合も "0 "に設定されます。出力は過熱および過電圧から保護されています。ボードは1000Vまで光学的に絶縁されています。過酷な産業環境でのI/O制御、エンジン、照明などのON/OFF監視などのアプリケーションに特に適しています。
特徴
3つのプログラマブルタイマー
ISAボードPA 1500と互換性のあるコネクタ。PCI Expressバス用デジタルI/OボードAPCIe-1532およびCompactPCIバス用デジタルI/OボードCPCI-1500と互換性のあるコネクタとソフトウェア。
ボード機能のテストおよび設定用モニタリング・プログラム
入力
16個の光絶縁デジタル入力、24 V、14個の割り込み可能入力を含む
逆電圧保護
全入力はフィルタリング済み
出力
16個の光学的に絶縁されたデジタル出力、10 V~36 V
チャンネルあたりの出力電流 500 mA
出力を "0 "にリセットするためのタイマー・プログラマブル・ウォッチドッグ
短絡、過熱、電圧降下またはウォッチドッグ時にステータス・レジスタを通じた診断レポート
ウォッチドッグ、タイマー、エラーによる割り込みトリガー
電源投入時、出力を "0 "にリセット
16出力の短絡電流~3 A typ.
---
