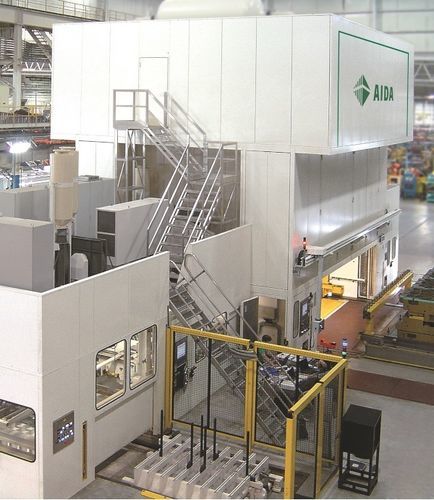

機械式プレス機 TME-L4 Series

成形スタンピング板金用

説明
TME-L4シリーズは、トランスファーダイ用途および多工程成形向けに設計された高精度・高剛性のストレートサイド4点リンクモーショントランスファープレスです。非常に剛性の高いタイロッドフレームと最小クリアランスの軸受けによりブレイクスルーを最小化し、騒音低減、長期精度の維持、金型寿命の延長を実現します。スライド支持点の中心がタイロッド中心に近接して配置されており、左右に広く離れた支持点と過酷な偏心荷重に耐える能力を確保します。内蔵の動的カウンターバランスが振動を低減し、高速で安定した生産を可能にします。

特長

• 極低たわみのタイロッドフレームに鍛造エキセントリックシャフトを採用し、スライドと上型の動的バランスを実現
• 振動を低減し高速でも安定した運転を可能にする内蔵動的カウンターバランス
• 支持点間の広い間隔により偏心荷重に対して高い耐性を発揮
• 厚板のトランスファースタンピングに耐える高剛性フレーム
• 前後左右対称のフレーム形状により高い動的精度を確保

主な仕様
Model | TME-L4-10000 | TME-L4-12500 | TME-L4-16000 | TME-L4-20000 | TME-L4-25000
Capacity (kN) | 10000 | 12500 | 16000 | 20000 | 250000
Slide and bolster length (mm) | 4400 – (5500) | 5000 – 5500 – 6100 | 5000 – 5500 – 6100 – (7200) | 6100 – (7200) | 6100 – (7200)
Slide and bolster width (mm) | 2000 – (2500) | 2500 | 2500 | 2500 | 2500
Press speed (min-1) | 8÷30 | 8÷30 | 10÷30 | 10÷30 | 10÷30
Side window opening (mm) | 2700 – (3350) | 3350 | 3350 – (3500) | 3350 – (3500) | 3350 – (3500)
Shut height (mm) | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300
Slide adjustment (mm) | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350

特性 / 技術仕様

• シリーズ名: TME-L4 Series
• ブランド: AIDA
• タイプ: 4点式ストレートサイドリンクモーショントランスファープレス
• 用途: トランスファーダイ、マルチプロセス成形、厚板のトランスファースタンピング
• 主要構造: 軸受クリアランス最小のタイロッドフレーム、鍛造エキセントリックシャフト、内蔵動的カウンターバランス、広い支持点間隔、対称フレームによる高い動的精度
• 代表的なプレス速度: モデルにより 8÷30 または 10÷30 min-1
• シャットハイトオプション: 800、900、1300 mm
• スライド調整: 300–350 mm
• モデル別の寸法・容量は上記「主な仕様」参照
