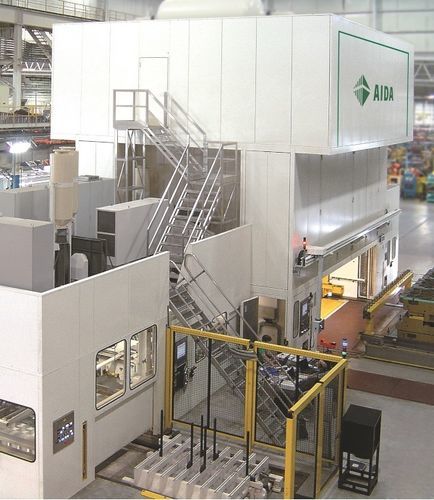

機械式プレス機 TME-S4 series成形スタンピング板金用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 機械式
- 機能
- 成形, スタンピング
- 応用
- 板金用
- 構造
- ストレートサイド型, 偏心
- その他の特徴
- 高速, トランスファー
- 圧力能力
6,300 kN, 8,000 kN, 10,000 kN
- 開口部
2,000 mm, 2,250 mm, 2,300 mm
(79 in, 89 in, 91 in)- 速度(ストローク/分)
最少: 15 p/min
最大: 80 p/min
- ストローク
250 mm, 300 mm, 400 mm
(9.843 in, 11.811 in, 15.748 in)- 台幅
最少: 2,200 mm
(87 in)最大: 2,630 mm
(104 in)- 台の長さ
最少: 4,500 mm
(177 in)最大: 5,000 mm
(197 in)
詳細
概要
TME-S4 Seriesは、トランスファー金型による板金成形向けに設計された直側4点式トランスファープレスです。非常に剛性の高いタイロッドフレームと最小クリアランスのベアリングによりブレイクスルーと騒音を抑え、長期にわたる精度向上と金型寿命の延長を実現します。スライドの支持点中心がタイロッド中心に非常に近接して配置されており、マルチプロセス成形に最適な構造で、左右の支持点を広く取ることや高負荷の偏心荷重に対応できます。内蔵の動的カウンターバランスが振動を低減し、高速で安定した生産を可能にします。
特長
主な仕様
型式 | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
能力 (kN) | 6300 | 8000 | 10000
ストローク長 (mm) | 300 | 300 | 250 – 400
毎分ストローク数 (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
スライド面積 (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
ボルスター面積 (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
側面窓開口 (mm) | 2000 | 2300 | 2250
シャットハイト (mm) | 1220 | 1200 | 1200
スライド調整範囲 (mm) | 250 | 250 | 300
TME-S4 Seriesは、トランスファー金型による板金成形向けに設計された直側4点式トランスファープレスです。非常に剛性の高いタイロッドフレームと最小クリアランスのベアリングによりブレイクスルーと騒音を抑え、長期にわたる精度向上と金型寿命の延長を実現します。スライドの支持点中心がタイロッド中心に非常に近接して配置されており、マルチプロセス成形に最適な構造で、左右の支持点を広く取ることや高負荷の偏心荷重に対応できます。内蔵の動的カウンターバランスが振動を低減し、高速で安定した生産を可能にします。
特長
- 鍛造偏心シャフトとスライドおよび上型の動的バランス
- 極めて低たわみのタイロッドフレームと最小ベアリングクリアランス
- 振動を低減し高速安定生産を可能にする内蔵動的カウンターバランス
- 偏心荷重や高負荷に耐える左右支持点の広い間隔
- 前後左右対称のフレームによる高い動的精度、厚板の順送加工に適合
主な仕様
型式 | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
能力 (kN) | 6300 | 8000 | 10000
ストローク長 (mm) | 300 | 300 | 250 – 400
毎分ストローク数 (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
スライド面積 (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
ボルスター面積 (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
側面窓開口 (mm) | 2000 | 2300 | 2250
シャットハイト (mm) | 1220 | 1200 | 1200
スライド調整範囲 (mm) | 250 | 250 | 300
