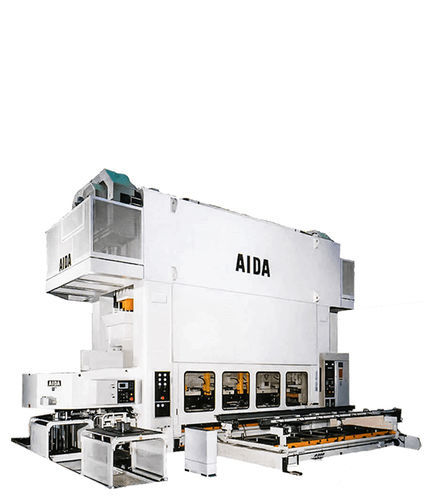

機械式プレス機 TME-L2 series

成形スタンピング自動車部品用

概要
TME-L2シリーズは、2点式リンクモーションの機械式トランスファープレスで、高強度材料の高精度成形向けに設計されています。広い吊点間隔により偏心荷重耐性を高め、全体のクリアランスを最小化してブレークスルー発生を抑制し、8点スクエアスライドガイドにより横方向・縦方向の動きを制限、引締め式フレームで剛性を確保します。

設計と製造
AIDAは主要な精密部品を社内製造し、重要部位でのクリアランスを最小化しています。8面スライドガイド設計とグリップ型ポイント設計により、高い耐久性と安定した成形を実現。大型フレームと最適化された製造工程により、自動車構造パネルやトランスミッション部品の成形に対応します。高度なリンクモーションは引き伸ばし速度を低減し、スライド速度を一定に保ちます。

主な特長

• 高度なリンクモーション：引き伸ばし速度の低減とスライド速度の一定化
• 最大の生産多様性と安定性を実現するプレスシステム
• 工具・プレス保護のための応答性の高い金属シール式過負荷保護装置
• ブレークスルー発生を抑える最小限の全体クリアランス
• 平行度維持と偏心荷重への耐性を確保する簡易なスライド調整
• 広い吊点間隔により偏心荷重耐性を向上
• 横/縦方向の動きを制限する8点スクエアスライドガイド
• 剛性と精度を高める引締め式フレーム
• 高強度材料の成形に最適化された大型フレーム設計
• 社内製造の精密部品、8面スライドガイド、グリップ型ポイント設計による高精度・高耐久性

主な仕様（機種別）
Model | TME-L2-10000 | TME-L2-12500 | TME-L2-25000
Capacity (kN) | 10000 | 12500 | 25000
Slide Stroke (double reduction) (mm) | 550 | 400 | 500
Slide and bolster length (mm) | 4500 | 5100 | 4400
Slide and bolster width (mm) | 1800 | 1800 | 1800
Side window opening (mm) | 2500 | 2360 | 2600
Shut height (mm) | 900 | 900 | 950
Slide adjustment (mm) | 300 | 300 | 300
Press speed in full revolution (double reduction) (mm-1) | 10÷25 | 6÷24 | 8÷30

技術仕様

• 能力範囲：10000 kN〜25000 kN
• 機種：TME-L2-10000、TME-L2-12500、TME-L2-25000
• スライドストローク（ダブルリダクション）：550 / 400 / 500 mm（機種別）
• スライド・ボルスター長さ・幅：4500–5100 mm / 1800 mm
• サイドウィンドウ開口およびシャットハイト：機種により異なる（表参照）
• スライド調整：300 mm（全機種）
• フル回転時プレス速度（ダブルリダクション）：機種により範囲が異なる
• リンクモーション式機械式2点トランスファープレス
• 横/縦方向の動きを制限する8点／8面スライドガイド設計により高精度を実現
• 引締め式フレームと大型フレーム設計で高強度材料の成形に対応
