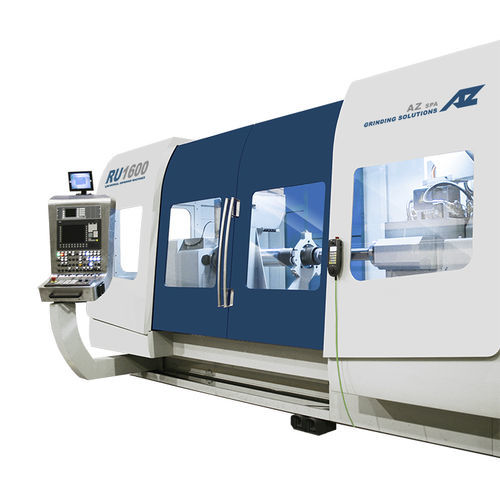

外径研削機 RU1600

内径着陸装置一般的

AZ RU万能研削盤は、高精度の公差を必要とするお客様のために設計された高性能研削盤です。建設的な特徴は、全ての加工段階において最大の機械安定性を確保するために投影されています。ホイールヘッドスピンドルの幅広い組み合わせにより、外径研削、内径研削、ショルダー研削、フェース研削、テーパー研削など、様々なタイプの加工を1つのクランプで統合することができます。研削工程は、ハイレベルな最新世代の測定・制御システムにより常に監視されています。RU機械シリーズは、航空宇宙、鉄道、自動車、エネルギー、精密機械部品など、幅広い産業界のご要望にお応えします。 機械構成 航空機部品および着陸装置の外径および内径研削用に設計 ホイールヘッドがX-Z軸とB軸上を移動 鋳鉄製ベース リニアガイドによるX軸とZ軸の移動 ワークサポート3点手動式振れ止め ワークピース駆動システム：お客様のワークピースに合わせて調整 測定システム：Z軸に沿ってキャリッジで移動する2点測定によるインプロセス直径制御、砥石とワークピースの接触制御用ハイドロフォン、 研削工程制御用モジュラー多機能システム、CNCシーメンス制御システム AZ研削工程監視システム-ドームカメラとモニター 仕様 センター高さ 400 [mm］ スイングオーバーテーブル 800 [mm］ 最大外径研削長さ 1800 [mm］ 用途 航空宇宙産業 航空機部品と着陸装置
