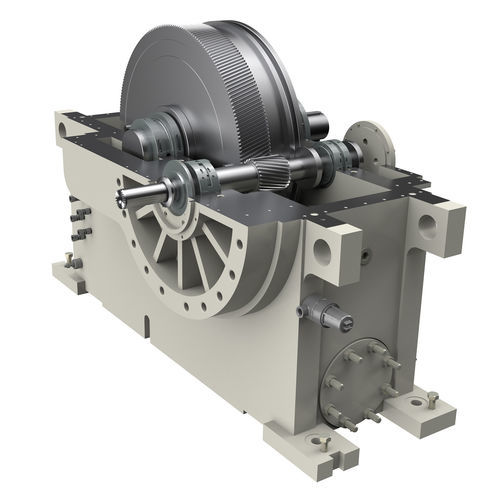

ヘリカル歯車減速機

精密高性能高速

概要
Lufkin Gearsのインテグラリーギアードソリューションは、高性能、耐久性、長期信頼性を目的に設計されたカスタム歯車箱です。各ユニットは複雑な設計・統合要件に対応するためのエンジニアリングサポートを提供して納品されます。本製品は大型インペラハウジングを支持しつつ振動を最小化でき、必要に応じてAPI 613、API 617、ATEXに準拠して設計可能です。

利点

• 100年以上のエンジニアリング実績、現地サポート経験、およびグローバルなカスタムソリューション
• 高剛性で超コンパクトな設計、軽量化と極めて低い騒音・振動特性を実現
• 複雑なシャフトライン構成への統合に対する高い柔軟性を可能にするカスタマイズオプション

機能

• 高い摺動速度に耐え、外部プロセス力を支持するインテグラルまたは圧入式コラー
• ピニオン軸はHirth歯付きで供給可能；軸駆動式オイルフィードポンプの統合オプションにより、あらゆる運転条件での潤滑を確保
• ローターダイナミクス（インペラ間クロスカップリング含む）、有限要素解析（ケーシングのモード解析）、実稼働試験による設計・性能確認

用途

• 電動機またはタービン駆動による空気およびその他ガスの圧縮；ターボエキスパンダで発電機を駆動するエネルギー回収にも適合
• ピニオン回転数最大50,000 rpm；伝達出力最大25 MW；減速比最大15:1
• ガス圧縮、空気分離、発電、カーボンキャプチャなど、化学・石油ガス分野で適用可能

歯形と推力カラー
歯形は軸方向の遊び制御を高めるため通常単一ヘリカルで、必要に応じてダブルヘリカルを採用します。単一ヘリカル設計ではインテグラルまたは圧入式の推力カラーを用い、高速ピニオンの冗長なスラストベアリングを排除します。歯面は精密研削され、ねじれや曲げによる接触不整合を補正する改造が可能です。熱処理は要求に応じて浸炭、窒化、焼入れ等を選択します。

ギアケース
ケースはターボ機器の取付けおよび荷重要件を満たすように設計され、有限要素解析で検証されます。カバーはインペラケースを外さずに分解可能に設計できます。カバーを外してもギア要素が所定位置に留まるよう、軸受を内部で拘束する設計にできます。ケースは剛性と耐久性を確保するため厚鋼板で製作されます。オイルポンプの取り付けは軸駆動式またはケースへのオフセット取り付けで提供可能です。

軸受
用途に応じて複数の軸受設計オプションを用意しています。スリーブベアリング、テーパ―ランドスラストベアリング、チルトパッドジャーナル、チルトパッドスラスト、インテグラルスクイーズフィルムダンパーなどが含まれます。

安定性
ピニオンを調整して共振点から外れて運転するように設計することで安定性を確保します。設計作業にはインペラやシールの質量/慣性要件の確定およびインペラ間のクロスカップリングデータの収集が含まれ、問題のない運転を保証します。API 613およびAPI 617に準拠した非減衰/減衰および安定性解析を提供可能です。

状態監視
Bently Nevada（または同等品）などの状態監視ソリューションを全ての軸に提供可能で、ラジアルおよび軸方向振動と位相角を監視します。ギア歯あるいは特定歯数のギアを検知するための磁気速度ピックアップを装着できます。軸受温度監視には埋め込み型のシンプル/デュプレックスRTDや熱電対を使用します。

技術仕様

• モデル / 表記：Integrally Geared Solutions
• ピニオン回転数：最大50,000 rpm
• 伝達出力：最大25 MW
• 最大減速比：最大15:1
• 規格：API 613、API 617に準拠した設計対応；ATEXオプションあり
• ギアタイプ：単一ヘリカル（標準）またはダブルヘリカル
• 推力カラー：インテグラルまたは圧入式
• 材料・熱処理：浸炭、窒化、焼入れ等（必要に応じて）
• 軸受オプション：スリーブ、テーパ―ランドスラスト、チルトパッドジャーナル、チルトパッドスラスト、インテグラルスクイーズフィルムダンパー
• 検証・解析：ローターダイナミクス、FEA（ケーシングモード）、実動作試験；非減衰/減衰安定性解析対応
• 状態監視：振動プローブ、位相検出、磁気速度ピックアップ、軸受温度用RTD/熱電対
